Painel LED: compare óptica, instalação e manutenção

Em um teto com várias unidades, pequenas diferenças de distribuição, tonalidade ou acabamento tornam-se visíveis. Por isso, selecionar um painel LED envolve mais que repetir tamanho e potência. Este guia compara construções com emissão lateral e traseira, seus componentes e condições de manutenção. Nas instalações novas e nas substituições, confirme os dados da referência fornecida: as tabelas reúnem exemplos, sem estabelecer um padrão universal de desempenho.

Onde utilizar painéis LED

Os painéis podem atender diferentes espaços quando distribuição, consumo e aparência correspondem ao projeto. Entre as possibilidades estão:

• Tetos, inclusive substituição de luminárias fluorescentes com aletas;
• Paredes, quando a referência permitir essa montagem;
• Integração decorativa com dissipação e acesso adequados;
• Outros alojamentos expressamente autorizados pelo fabricante.

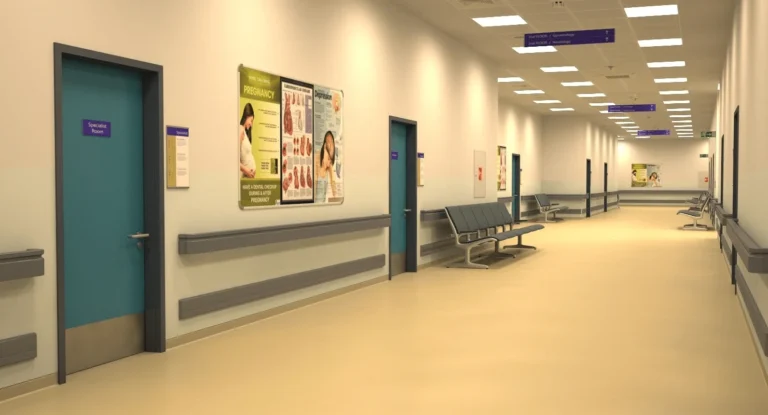

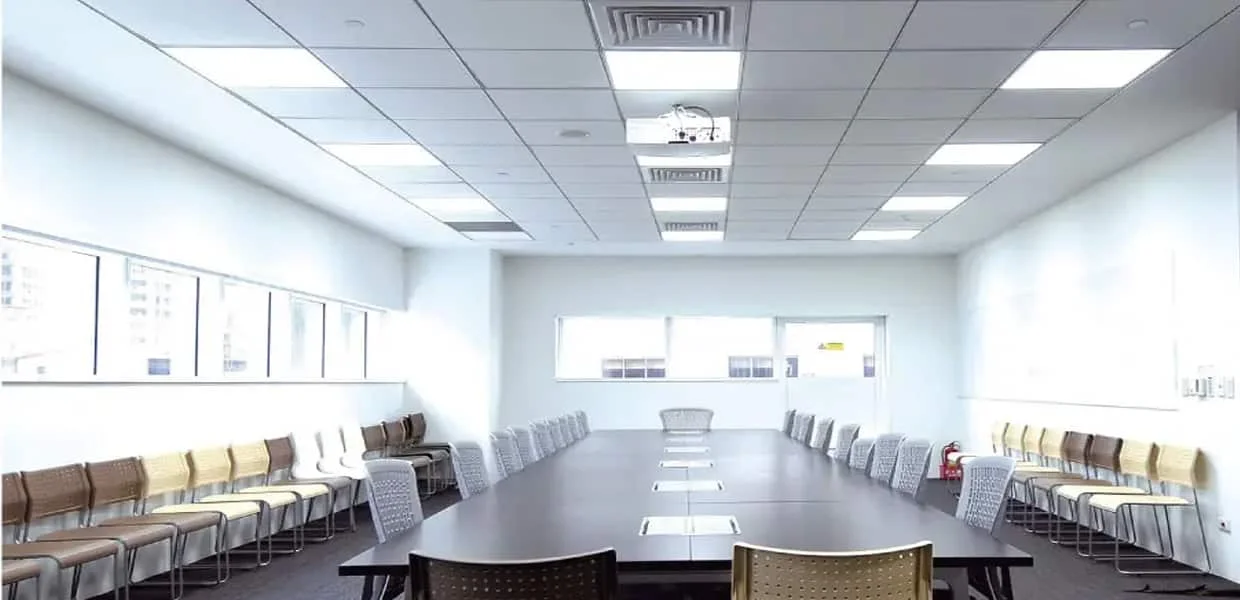

Escritórios, lojas, escolas, ambientes de saúde, residências e estacionamentos podem utilizar painéis. A repetição de um formato não significa que todos esses locais exijam as mesmas características.

Como classificar os painéis LED

As famílias podem ser comparadas por construção óptica, montagem e funções. Esses critérios se combinam conforme o espaço e ajudam a organizar a seleção:

Posição dos LEDs e percurso da luz

• O painel LED com iluminação traseira tem os emissores atrás do difusor. A distância entre LEDs e a câmara de mistura influenciam a uniformidade. A referência original cita 595 × 595 mm, 4000 lm, espessura superior a 45 mm e uniformidade maior que 0,90. São exemplos a confirmar por modelo, não características obrigatórias dessa construção.
• Painéis LED com iluminação lateral utilizam uma placa guia de luz para distribuir a emissão dos LEDs periféricos. Os exemplos da referência indicam 595 × 595 mm, fluxo inferior a 3000 lm, espessura de até 15 mm e uniformidade de até 0,85. Esses números não são limites universais. Confira o modelo e evite sujeira ou deformação dos componentes na montagem.

Método de fixação

• Painel LED de embutir. Ocupa um recorte ou módulo de forro compatível, com apoio ou fixação conforme as instruções da referência.
• Painel LED de sobrepor. Pode atender locais sem espaço para embutir. Algumas versões exigem moldura externa separada; outras já possuem carcaça apropriada à fixação superficial.
• Painel LED pendente: utiliza kit de suspensão compatível, ancoragens dimensionadas e alimentação conforme as condições do modelo.

Funções incorporadas ao conjunto

• Painel LED dimerizável. Exige driver dimerizável compatível com o módulo LED e com o comando. Entre as opções estão TRIAC por corte de fase, 0/1–10 V e DALI. Consulte este artigo para comparar as soluções TRIAC, 0–10 V e DALI.

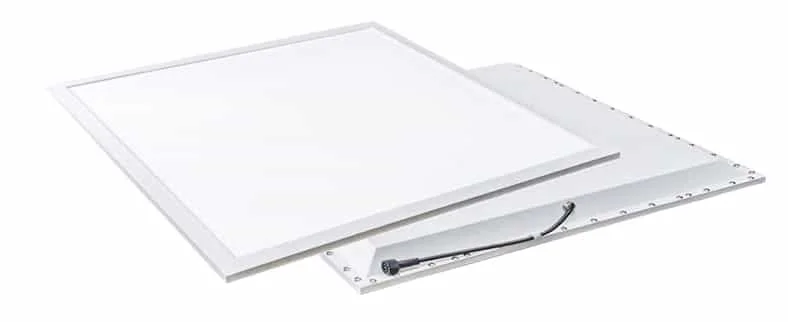

• Painéis LED estanques. Carcaça, juntas e conexões devem corresponder à configuração ensaiada. Entre os graus citados para diferentes painéis LED estanques estão IP44, IP54, IP65 e IP68. Verifique a abrangência da proteção e as condições do local. Os graus não são intercambiáveis nem permitem qualquer utilização em áreas úmidas.

Entenda o percurso da luz no painel

A posição dos emissores e o caminho até a superfície de saída distinguem a construção lateral da construção com iluminação traseira.

Emissão a partir das bordas

Na construção lateral, a guia recebe a luz dos LEDs no perímetro e a distribui em direção ao difusor. Uma folha refletora recupera parte da emissão. O resultado depende da combinação entre LEDs, guia, difusor e montagem.

Emissão atrás do difusor

No painel com iluminação traseira, o corpo e o difusor se combinam com placas ou réguas LED. Conforme a referência, lentes auxiliam na distribuição da emissão.

A luz alcança a superfície de saída sem uma placa guia lateral. O percurso envolve os LEDs, as lentes de distribuição, a reflexão no fundo e o difusor.

12345678910131518202123266242782829

Deslize a figura na horizontal para ver os detalhes.

Consulte também painéis LED para comparar as referências. Avalie uniformidade e conforto visual da unidade completa antes de escolher a montagem. Acessórios compatíveis permitem versões embutidas, pendentes ou de sobrepor. A distribuição sobre o plano resulta da guia de luz no painel lateral ou dos LEDs atrás do difusor na construção traseira.

Componentes do conjunto

Estrutura da moldura: material e construção influenciam rigidez e dissipação térmica. A referência cita aço, PC, ligas de alumínio, A6063 e combinações de plástico com alumínio. Além de acabamento, a moldura sustenta os componentes.

Examine junções, acabamento e fixações junto às dimensões e à rigidez exigidas. Peso ou preço isolados não demonstram resistência estrutural.

Módulo LED: relacione quantidade de chips, corrente de operação e sistema óptico. O componente influencia fluxo, reprodução de cores e temperatura de cor, além do custo.

A contagem de LEDs não permite determinar a qualidade do painel. SMD2835 e SMD4014 identificam encapsulamentos; HONGLI, SANAN, SAMSUNG e Lumileds são exemplos de fornecedores. Sua menção não significa que todos os painéis HOYUWO LED utilizem esses componentes. Confirme corrente, distribuição e módulo por referência.

Guia de luz: confira material e desempenho documentados. O artigo cita PMMA, MAS e PS. Essa placa conduz a emissão introduzida pelas bordas em direção ao difusor, trabalhando com a folha refletora para distribuir e aproveitar a luz.

Uma guia de reposição deve corresponder ao projeto óptico, além da espessura. A faixa de 1,6–3,0 mm descreve exemplos de fabricação. Formulação, temperatura e exposição ambiental afetam o envelhecimento; não atribua automaticamente dois anos ao PS, três ao MAS ou cinco anos de garantia ao PMMA.

Difusor: pode utilizar PC, acrílico, PS, PP ou outros materiais. Formulação e acabamento alteram transmissão e envelhecimento. Sua função é distribuir a luz e reduzir a percepção dos pontos LED, sem uma ordem universal de preço entre materiais.

Painéis laterais e traseiros podem exigir difusores diferentes. Avalie rigidez e mistura da luz, além dos exemplos de 0,8–1,2 mm de espessura. Valores genéricos de transmissão como 92%, 88% ou 80% não substituem a ficha do componente; acabamento e formulação influenciam esse comportamento.

Folha refletora: posicionada atrás da guia em determinadas construções, recupera parte da luz residual. RW250 é uma referência mencionada no material original, a confirmar no produto.

Fechamento traseiro: verifique geometria e espessura. A peça pode ser metálica e ter acabamento refletor, participando do suporte, da gestão térmica e do sistema óptico.

Para avaliar modulação luminosa, utilize ensaio adequado ao uso. Preço ou fotografia de celular não comprovam isolamento e proteções. Confira esses dados na documentação do driver, junto à corrente, faixa de saída, dimerização e condições ambientais compatíveis com o painel.

Acessórios de fixação: selecione suportes ou kits de suspensão previstos para a luminária e para o teto que os receberá.

Dimensões e potências: confira a referência

Antes do pedido, compare desenho dimensional e dados luminosos com o projeto. Os formatos e as potências da tabela representam exemplos.

Dimensões	300×300mm, aproximadamente 1 × 1 pé	600 × 300 mm (painel LED de 1 × 2 pés)	600x600mm(2×2 pés)	1200 × 300 mm, aproximadamente 4 × 1 pé	1200x600mm (4ft x 2ft)
Potência	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Nota 1: um painel com iluminação traseira não admite necessariamente maior potência que outro de igual tamanho. Confirme os limites da referência específica.

Nota 2: formatos de 1200 × 150 mm, 1200 × 200 mm ou 1200 × 1200 mm exigem confirmação de fabricação e disponibilidade.

Como especificar um painel para o ambiente

Para escolher um painel LED adequado, relacione os requisitos da instalação aos seguintes critérios:

Compare manutenção, dimensões, distribuição e fluxo antes de definir a posição dos LEDs. A construção lateral pode permitir pequena espessura; a traseira dispensa a guia lateral, mas não é imune a amarelamento ou falta de uniformidade. Nenhuma das duas determina, sozinha, uma qualidade fixa.

Formato e consumo: pequenos painéis podem atender cozinhas, banheiros, áreas de estudo ou salas quando o cálculo e a proteção permitirem. Entre as dimensões citadas estão 1200×300mm, 300 × 300 mm, 300 × 600 mm, 600 × 600 mm e 600 × 1200 mm. As potências exemplificadas são 9, 12, 18, 21, 22, 24, 36, 48, 72, 85 e 90 W.

Não dimensione apenas pela área e pelos watts. Os exemplos de 300 × 300 mm com cerca de 10 W para 3–8 m² e 300 × 600 mm com 18–20 W para 8–15 m² dependem de altura, tarefa visual, refletâncias e distribuição. Verifique essas condições antes de definir a quantidade.

Em lojas, compare fotometria e distribuição mesmo nos formatos comuns de 2 × 2, 4 × 1 ou 4 × 2 pés. As medidas não definem o fluxo disponível nem a iluminância do espaço.

Fluxo luminoso é expresso em lm; eficácia, em lm/W. Uma eficácia maior pode reduzir a potência para entregar a mesma luz útil. Os 100–170 lm/W citados correspondem a exemplos de produto: confira o valor da luminária completa, sem tratá-lo como limite geral.

A economia exige comparação de potência ativa, horas de funcionamento e resultado luminoso. O fator de potência relaciona potência ativa e aparente na entrada em corrente alternada. Ele não informa qual parcela vira luz nem quanto tempo o painel durará.

Diferencie fator de potência e rendimento do driver e identifique tensão e carga do ensaio. O rendimento relaciona potência de saída e potência ativa de entrada; nenhum desses resultados pode ser deduzido apenas dos watts da luminária.

Avalie o ofuscamento na instalação prevista, considerando luminâncias, geometria e posição do observador. O UGR de catálogo corresponde a condições específicas de cálculo e não autoriza atribuir efeitos médicos ao painel.

Para interpretar a vida declarada, solicite temperatura de operação, critério de manutenção do fluxo e cobertura da garantia. Dividir 50.000 horas por jornadas de 12 horas resulta em aproximadamente 11,4 anos, mas essa conta não garante igual duração em serviço.

Peça ensaios, compatibilidade e garantia do conjunto completo. A marca do driver e sua construção isolada ou não isolada não bastam para classificar a qualidade do painel. Projeto óptico, térmico e mecânico também influenciam o funcionamento.

Marca	Philips	Osram	LIFUD	EAGLERISE	DONE
Preço	Comparar a proposta	Comparar a proposta	Comparar a proposta	Comparar a proposta	Comparar a proposta
Garantia	Conforme a referência e as condições	Conforme a referência e as condições	Conforme a referência e as condições	Conforme a referência e as condições	Conforme a referência e as condições

Fornecedores de eletrônica para painéis

Métodos de montagem no teto

Consulte as instruções da referência e dos acessórios para as quatro formas de fixação ilustradas:

Apoio em forro modular

Identifique a função de cada elemento do forro antes de remover ou modificar peças. A instalação deve ocorrer desenergizada e conforme o fabricante. Confira medidas, apoio e acesso ao driver.

Suspensão por cabos

Defina altura e alimentação conforme o manual e confira ancoragens e distribuição do kit. O exemplo ilustrado utiliza quatro cabos em quatro pontos de suspensão.

Fixação com moldura externa

Consulte o manual do kit para conexões e sequência. No exemplo, três lados da moldura são fixados ao teto; o painel é inserido antes do fechamento do quarto lado.

Fixação por molas

Confira o recorte e o procedimento específico. Em alguns painéis pequenos, a fixação se assemelha à de um downlight LED de embutir.

Compra de painéis LED para diferentes mercados

O que orienta a demanda por painéis

Uma avaliação comercial precisa considerar os projetos e o mercado de destino. Reformas, obras novas e melhorias de controle ou consumo podem gerar oportunidades. Uma previsão global sem fonte e método identificáveis, porém, não permite estimar vendas locais.

Compare integração ao teto e desempenho, além dos watts. A proposta deve informar disponibilidade, assistência e características verificáveis do produto.

Fatores a observar no desenvolvimento da oferta

• Eficiência e controle: analise as necessidades de renovação, dimerização e gestão de cada instalação.
• Desenvolvimento do produto: compare perfil, controles integrados, reprodução de cores e manutenção com base nos dados da referência.
• Reformas e novas instalações: avalie os espaços comerciais, residenciais e institucionais atendidos pela proposta.

Pontos para empresas e fornecedores

Área de atuação	Informações necessárias na proposta
Controle	Compatibilidade com comandos, sensores e gestão, conforme as funções da referência.
Aplicação	Necessidades de escritórios, escolas, lojas e outros espaços, com revisão do projeto antes de repetir uma solução.
Projeto e suporte	Integração ao forro, uniformidade, ofuscamento, acesso ao driver e disponibilidade de reposição.

Sintomas que exigem diagnóstico.

Áreas escuras: em um painel lateral, examine LEDs, montagem e óptica antes de apontar a causa. Trocar a guia por outra mais espessa não é uma correção automática; 2,0T e 3,0T são exemplos de espessura.

Alteração de cor nas bordas: diferencie envelhecimento da óptica de mudança nos LEDs. Ajustes de distância e trocas de componentes devem seguir o fabricante, pois uma alteração incompatível pode piorar a uniformidade.

Alteração de cor no centro: para avaliar se a origem está no difusor ou na guia, consulte o guia de causas do amarelamento de painéis LED.

Luz irregular ou ondulada: confira temperatura, material e montagem antes de escolher uma peça. Deformações da folha refletora ou da óptica podem provocar o efeito, mas o sintoma isolado não identifica sua origem.

Emissão intermitente: examine módulo, driver, alimentação e dimmer. Diferentes falhas podem produzir cintilação, portanto evite substituir componentes com base apenas na aparência do problema.

Preserve uma amostra para futuras ampliações

Em obras por etapas, documente o painel aprovado e seus acabamentos. Compare as unidades posteriores com a amostra, ligadas e desligadas. Moldura, difusor e distribuição luminosa influenciam a continuidade visual da instalação.

Meça o espaço e identifique apoio ou fixação do painel existente. Reserve acesso ao driver, às conexões e à retirada da luminária. Assim, a comparação considera a montagem real, além das dimensões externas da moldura.

Compare o painel no posto de trabalho

Em um escritório, avalie a amostra com mesas e telas nas posições previstas. Observe a luz no plano de trabalho e os reflexos nas superfícies, além da aparência do difusor. Um painel aprovado apenas no depósito pode produzir outro resultado quando instalado no forro.

Defina como acessar o driver no futuro

Documente a posição da fonte e a forma de retirada, incluindo limites dos cabos e conectores. Evite depender da desmontagem de grandes áreas do forro para uma troca simples. O método precisa respeitar as instruções da luminária e os requisitos da construção.

A seleção deve preservar o resultado do projeto e permitir manutenção ao longo do uso. Observe uma amostra no forro e a partir dos postos de trabalho, registrando referência, óptica e temperatura de cor para reposições. Compare propostas com o mesmo plano de iluminação, controle e horário de funcionamento. Uma marca de componente ou uma vida comercial declarada não substitui a verificação do conjunto.
