Painéis LED para tetos de escritórios e lojas

No painel backlight, os LEDs ficam atrás do difusor; no edge-lit, a iluminação lateral utiliza uma guia para distribuir a luz. Compare a luminária completa e sua documentação antes de atribuir uma vantagem de qualidade a qualquer construção.

Aspecto	Painel com iluminação lateral, edge-lit	Painel backlight
Fonte LED	A documentação cita SMD2835 de 0,2W por chip	Confirmar o modelo
Distribuição luminosa	Por placa guia de luz	LEDs e lentes atrás do difusor
Espessura informada	8mm, 9mm, 10mm ou 12mm	30mm, 45mm ou 55mm
Materiais	Moldura, difusor PS, guia PMMA, refletor e cobertura	Moldura, difusor PS e base, sem guia de luz
Eficácia luminosa informada	80-140lm/W	80-120lm/W
Montagem dos componentes, SKD	Inclui guia de luz e refletor	Verificar a fixação das lentes e do difusor
Custo	Depende da configuração	Depende da configuração
Verificação dos materiais	Resistência ao amarelamento da guia de luz	Fixação das lentes

Descrição e texto da imagem

• Construção backlight
• Construção edge-lit

A comparação descreve diferenças construtivas; não comprova superioridade automática de uma solução.

Reserve espaço para o driver e confira difusor, fluxo e versão antes de escolher. Painéis com o mesmo formato externo podem distribuir a luz de maneiras diferentes.

O conjunto completo inclui moldura, módulo luminoso, óptica, fechamento traseiro e driver. Confira na ficha se a construção é edge-lit ou backlight, avaliando os componentes em conjunto.

Para verificar o encaixe, confira tolerâncias, modulação do forro e apoio da moldura. A proposta deve identificar acabamento e medidas, pois o preço depende da configuração e do pedido. A linha descreve molduras de alumínio 6063, espessuras de 8–12mm e acabamentos anodizado prata, branco ou preto. A cor não classifica a qualidade: confirme a versão e sua integração à estrutura.

Avalie o ofuscamento com a fotometria e a geometria real do ambiente. Um material específico ou a indicação UGR<19 não assegura o mesmo resultado em qualquer escritório. Uma amostra acesa permite observar distribuição, áreas escuras e acabamento. Em painéis edge-lit, a guia e o difusor trabalham juntos. São descritas guias gravadas a laser, impressas ou com estruturas ópticas de 1,0mm, 1,2mm, 1,5mm, 2,0mm e 3,0mm e difusores PS de 1,0mm, 1,2mm e 1,5mm. Identifique o material da versão; a espessura isolada não determina qualidade ou preço. Uniformidade e desempenho devem ser avaliados no painel pronto.

Não confunda a eficácia do chip com a da luminária, que inclui as perdas do difusor e do driver. Solicite fluxo, reprodução de cores e condições térmicas do conjunto. A linha cita chips Epistar, placas de alumínio com circuito de cobre e encapsulamentos SMD2835, SMD4014 e SMD5630. Confira os componentes fornecidos; a marca e o encapsulamento não substituem a medição do painel completo.

Se solicitar uma óptica diferente, confirme os dados sem presumir fluxo ou distribuição iguais. Na construção edge-lit, a folha refletora ajuda a direcionar a luz à saída e deve ser avaliada com a guia e o difusor.

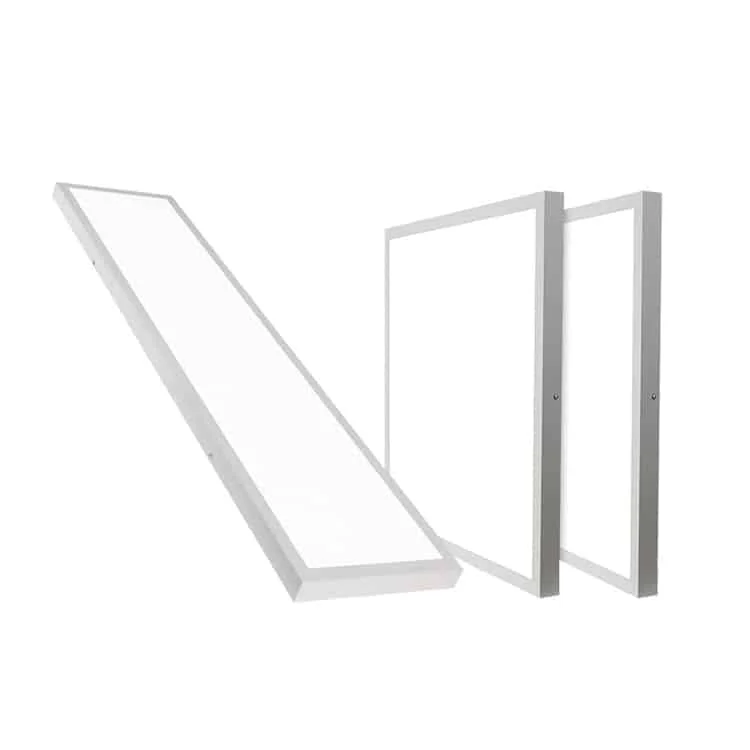

Siga as instruções de montagem e manutenção e evite adaptações a kits sem compatibilidade confirmada. Confira rigidez, fixações, materiais e espaço das conexões no desenho. A base pode integrar o corpo dos painéis backlight; para versões finas, são descritos fechamentos de aço e alumínio sob consulta.

Preveja acesso ao driver para substituí-lo sem intervenções desnecessárias no forro ou no painel. Diferencie garantia, disponibilidade de peças e vida útil declarada. A avaliação de cintilação exige dados: não perceber o efeito a olho nu não equivale a medi-lo. Confira as condições associadas às 50.000 horas. Entre as opções citadas estão DONE, LiFud, Meanwell, GS, Boke e Eaglerise; identifique modelo, entrada e controle do conjunto fornecido.

Compare uma amostra equipada exatamente como o pedido com a ficha técnica do painel completo.

O nome comercial de um metal ou polímero não basta para determinar seu desempenho mecânico, óptico ou térmico.

Confira o acesso às conexões, o alinhamento entre cobertura e óptica, o acabamento da moldura e a superfície de apoio no forro.

Para manutenção, identifique o driver de reposição e as condições de uso que fundamentam a vida útil declarada.

Compare construções edge-lit e backlight com o mesmo tamanho e as mesmas condições de ensaio para que as diferenças sejam relevantes.

Observe os reflexos nas telas utilizadas a partir das posições de trabalho.

Para comparar a luz entregue, use a medição ou fotometria do painel completo com o difusor. A transmissão de um material ou a eficácia do chip não substitui esse dado.

Comece a seleção pelo posicionamento dos postos de trabalho e pela solução de forro.

Registre na planta o sistema de apoio ou suspensão, a modulação e o espaço livre acima da luminária.

Confira o desenho cotado mesmo quando o formato comercial parecer corresponder ao vão.

Verifique o driver, os kits incluídos na proposta e o acesso para manutenção.

Em uma versão personalizada, solicite a documentação da luminária final, e não apenas do modelo original.

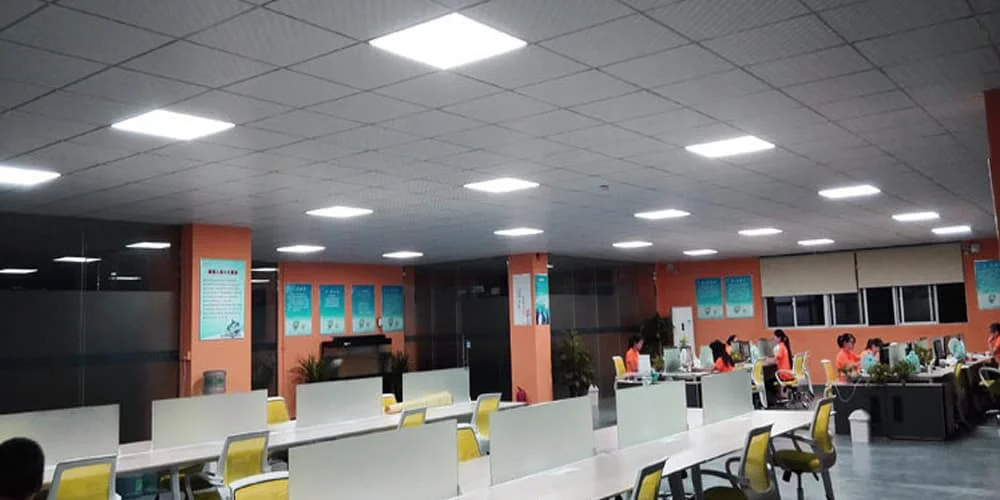

Na modernização de um escritório no Brasil, compare as propostas mantendo as mesmas posições de mesas e telas.

Confira as dimensões externas e o apoio ou recorte do forro antes de escolher a potência. Mais watts não garantem encaixe nem a mesma distribuição luminosa. A linha cita personalizações, como formato de 2×2 pés com até 60W. Nos painéis redondos de 2 a 10 polegadas, há opções de 5W, 7W, 9W, 12W, 15W, 18W, 24W e 30W. Entre os retangulares, são descritos 1200×300mm de 40W e 1200×600mm de 60W. Um quadrado comercial de 600×600mm pode medir 595×595mm e ter 40W; também há referência a 620×620mm para outras modulações. Confira a ficha final: essas combinações são opções documentadas, não equivalências obrigatórias entre fabricantes.

Separe potência, dimensões externas e medidas do recorte na comparação.

Em forros modulares, confira o desenho exato do apoio antes de encomendar o painel.

Solicite a ficha final da variante, pois a distribuição dos módulos e o driver podem mudar em relação ao padrão.

Relacione os postos de trabalho à configuração real do forro para iniciar o projeto.

Registre o espaço superior, a modulação e as fixações previstas para apoio ou suspensão.

A instalação deve ser executada por profissionais qualificados, com a alimentação isolada e seguindo o manual do painel e do kit. Utilize suspensão, embutimento, sobreposição ou presilhas somente quando o modelo admitir os acessórios correspondentes.

Antes de fechar o forro, confira o espaço ocupado e mantenha driver e conexões acessíveis. Em estruturas modulares, verifique a capacidade de carga e as medidas de apoio. O formato comercial não garante compatibilidade com qualquer perfil.

Ajuste o comprimento da suspensão e o nivelamento dentro dos limites do kit compatível. Identifique as ancoragens no painel e no teto. A ilustração dos cabos e fixações deve ser conferida com as instruções da versão escolhida.

Para instalação de sobrepor, confira primeiro o espaço do driver, a proteção e o acesso às conexões. Depois, confirme o quadro e a sequência de montagem. O desenho de inserção do painel serve como referência visual e não substitui o procedimento do fabricante.

Guarde os manuais do painel e do kit para futuras substituições. Um acessório não é compatível apenas porque parece encaixar. Ao alterar a montagem, solicite o kit e o procedimento corretos. Para versões com presilhas, confira recorte, espessura do forro e pontos de fixação.

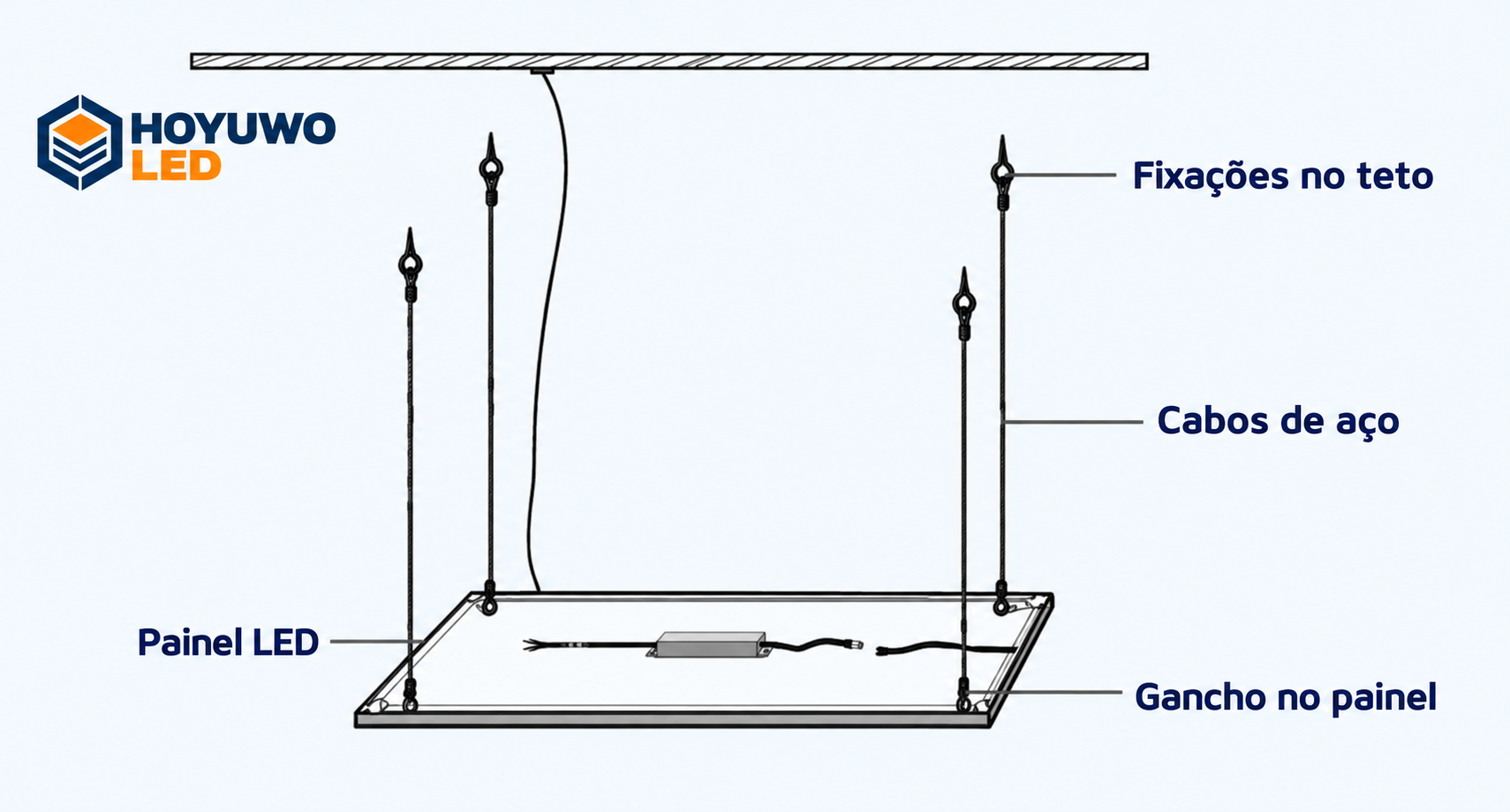

Descrição e texto da imagem

• painel de iluminação —
• parafusos no teto
• cabos de aço
• GANCHO no painel de iluminação

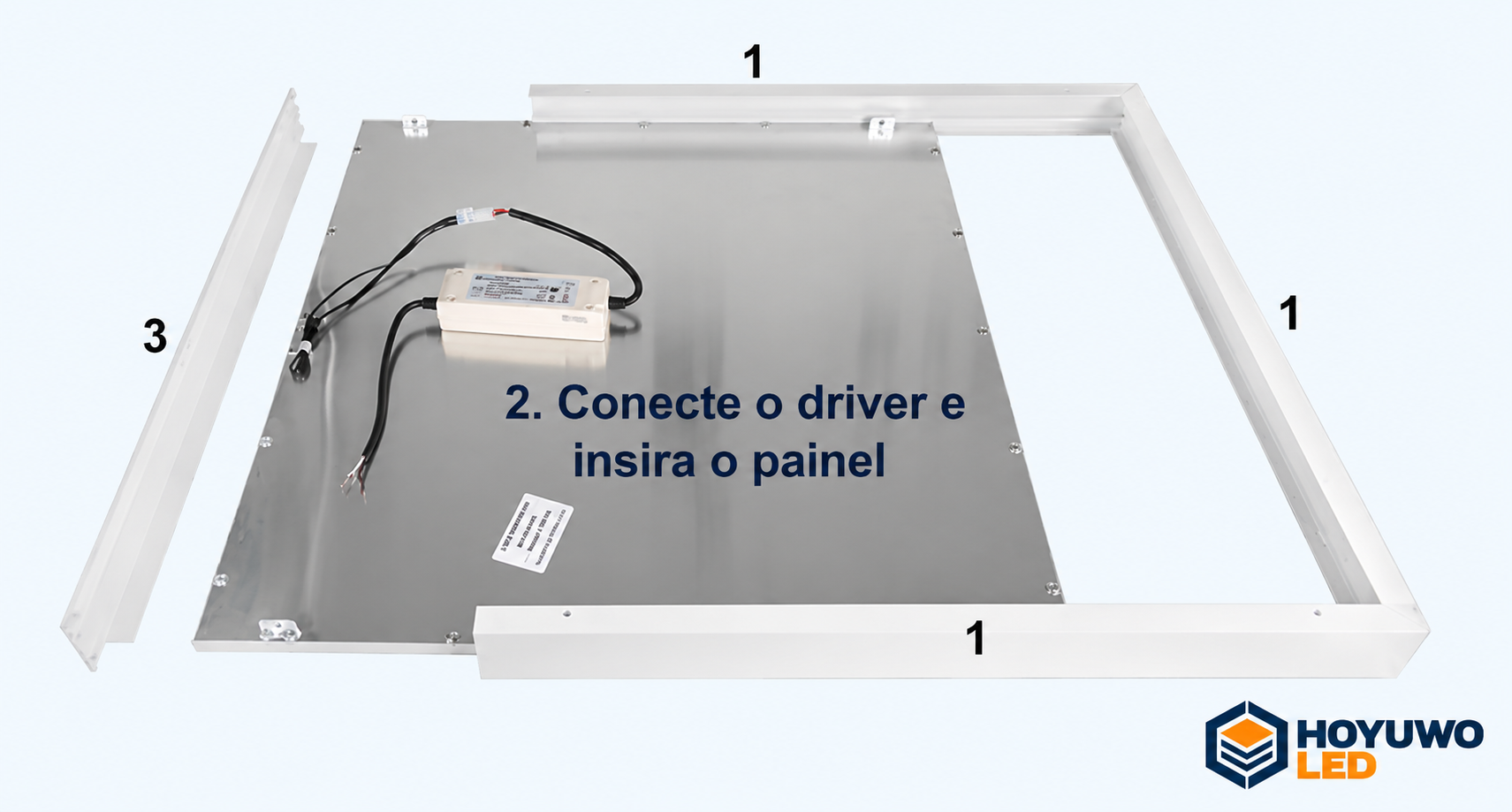

Descrição e texto da imagem

• Etapa 2 do esquema: conectar o driver e inserir o painel LED, com a alimentação desligada.

Confira a capacidade da estrutura, o sistema de forro e a compatibilidade do kit com o painel antes de montar.

As dimensões nominais do catálogo não bastam para confirmar o apoio na estrutura.

Reserve um alojamento acessível para a fonte e as conexões.

A temperatura de cor expressa, em kelvin, a aparência do branco. A linha cita branco frio de 6000–6500K, neutro de 4000–4500K e quente de 3000–3200K; confirme a disponibilidade por modelo. Não adote essas faixas como regras automáticas para casas, oficinas ou escritórios, nem atribua a elas isoladamente efeitos sobre segurança, humor ou atenção.

Observe reflexos em telas e superfícies brilhantes a partir das posições de uso; trocar os kelvins pode não resolver o problema. Verifique iluminância, uniformidade e ofuscamento, além da preferência por branco quente ou frio. Com uma amostra, compare móveis, paredes e objetos com as outras luminárias visíveis para relacionar a escolha aos materiais e às atividades.

Guarde a configuração e a referência completa do pedido para futuras reposições. Solicite a tolerância cromática para painéis vizinhos ou ampliações: o mesmo valor em kelvin não garante aparência idêntica. Temperatura de cor e índice de reprodução de cor descrevem propriedades distintas.

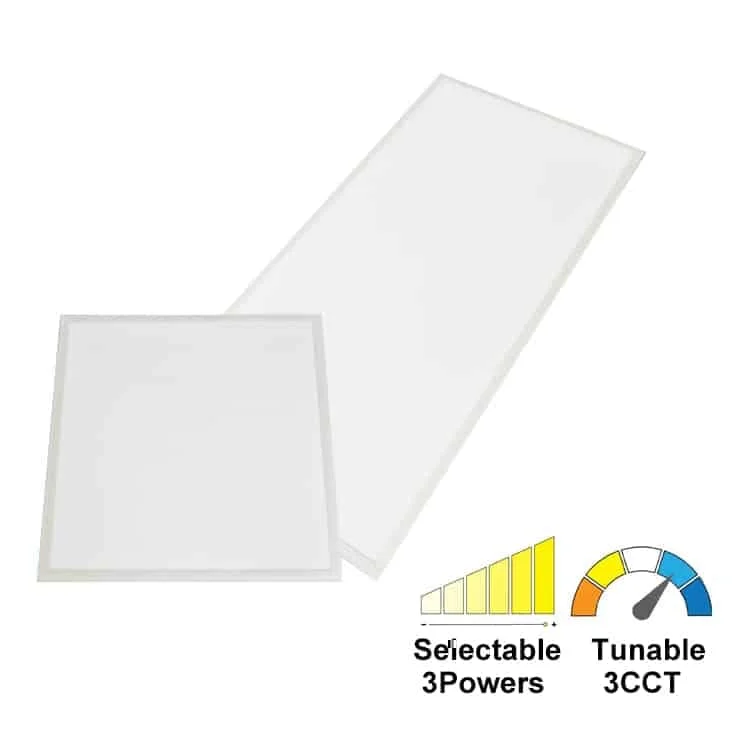

Identifique os componentes e a configuração inicial na documentação de entrega. Defina quais parâmetros os usuários poderão alterar e quais serão fixados na colocação em serviço. Confira comando, driver e controle e diferencie seleção por chave de ajuste dinâmico de cor.

Compare as propostas nas mesmas condições, sem transferir o resultado de uma amostra para outra configuração. Quando o cálculo exigir, solicite a fotometria da óptica e da cor escolhidas. Coordene essa seleção com a montagem e a manutenção.

Relacione a cor escolhida aos acabamentos do ambiente e à luz das demais luminárias.

Solicite a tolerância cromática para limitar diferenças entre unidades vizinhas. A mesma temperatura nominal não assegura correspondência visual.

Não. Solicite a fotometria e as premissas de cálculo para as posições de trabalho e a geometria real. Uma indicação no produto não substitui o estudo de ofuscamento do ambiente.

Reúna a temperatura de ensaio e o critério de manutenção de fluxo, separando-os da garantia comercial. Assim, cada duração pode ser associada à configuração e às condições que a sustentam.
