Trilho magnético LED: sistemas e módulos compatíveis

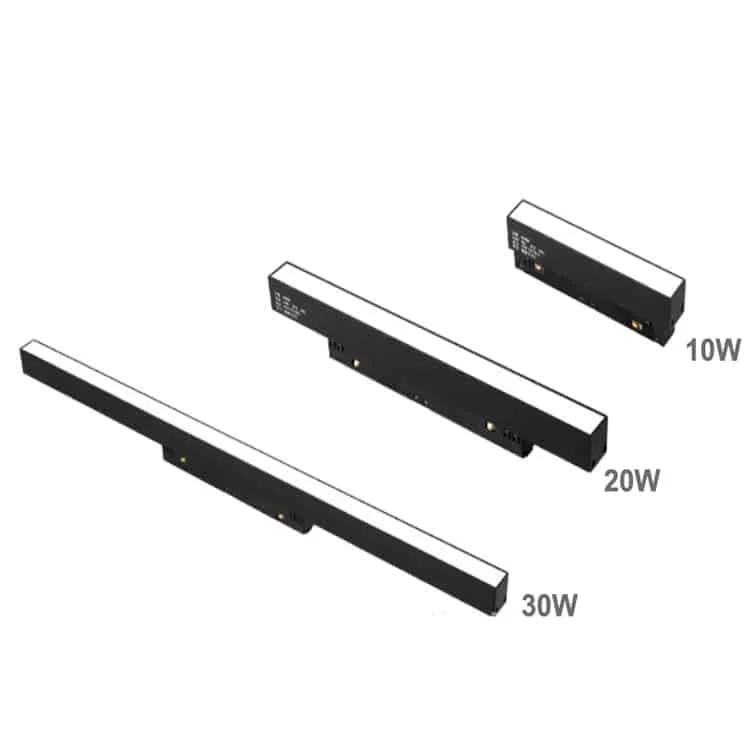

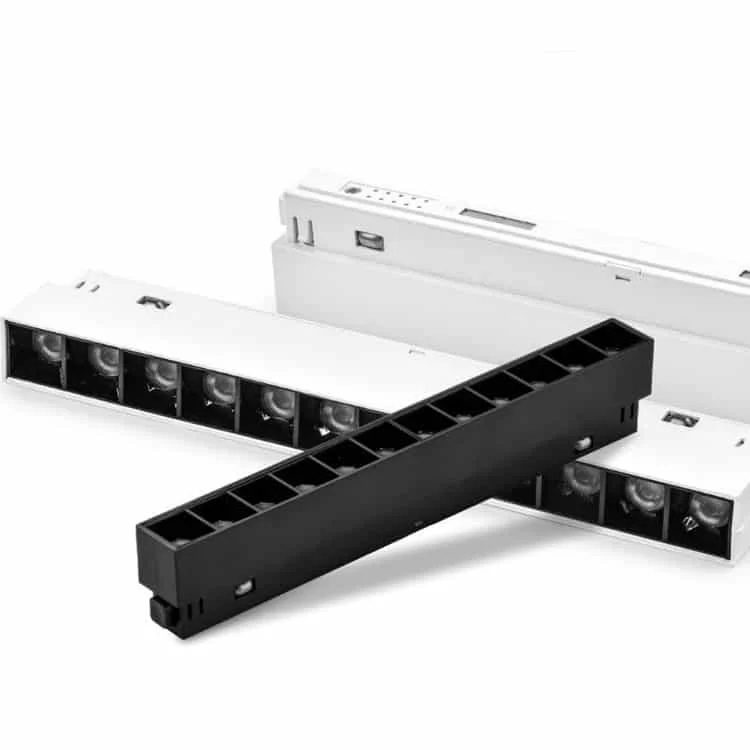

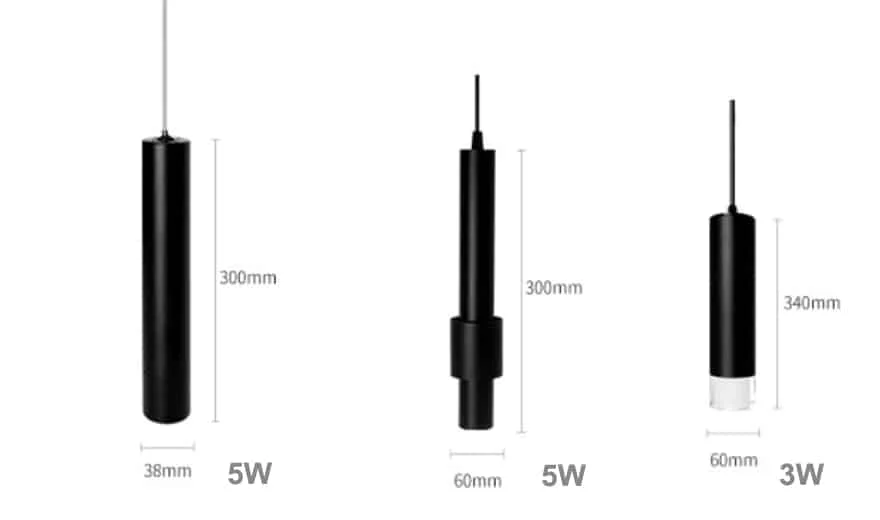

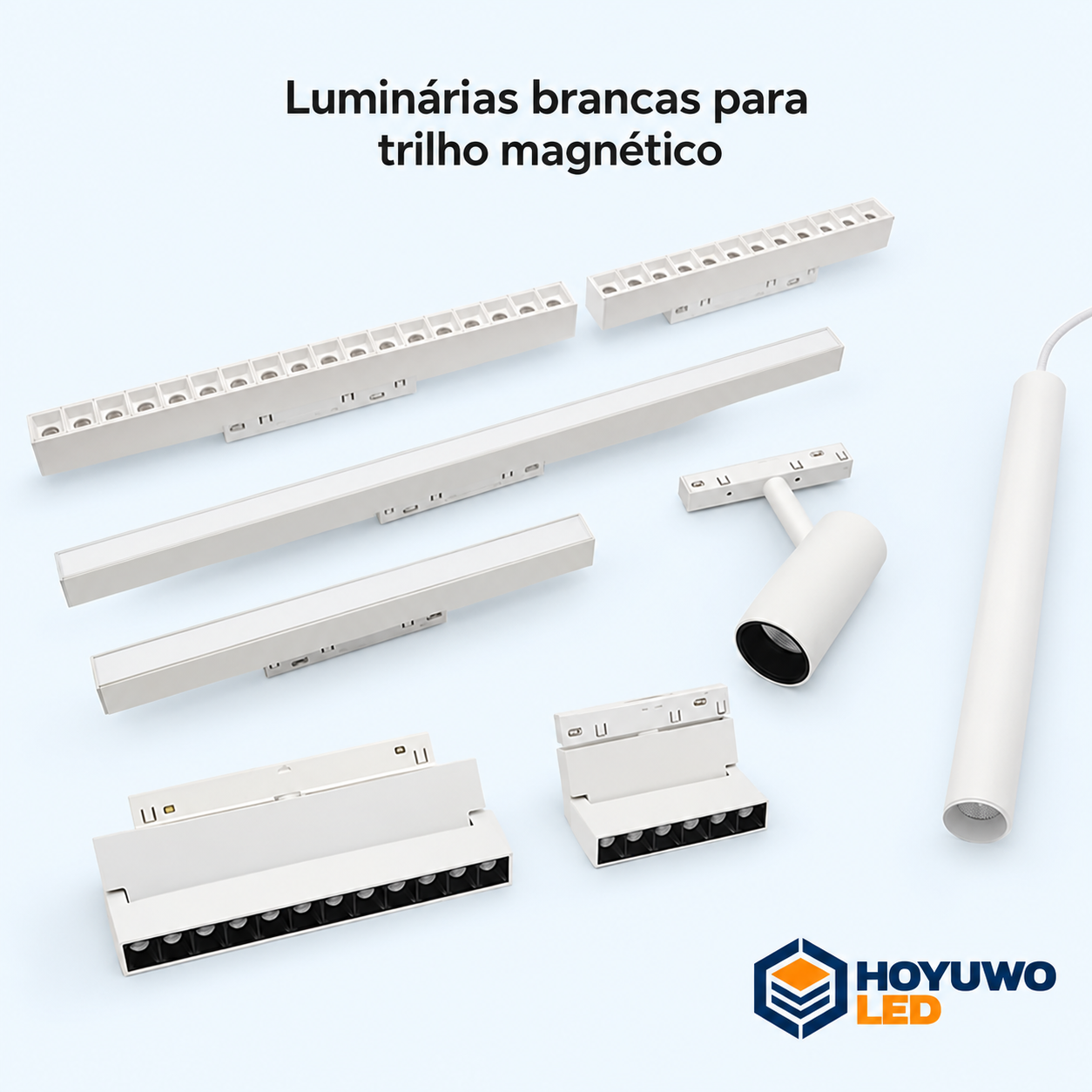

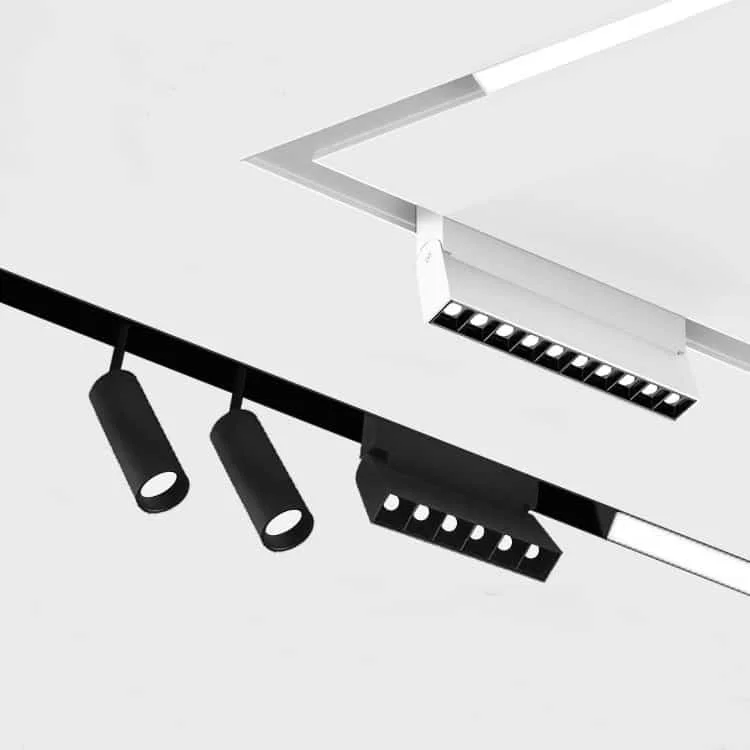

É um conjunto que combina perfis, módulos e alimentação próprios da mesma série. Pode reunir luminárias lineares, spots e pendentes, desde que sejam compatíveis. A linha descreve versões de 24VCC ou 48VCC: confira a tensão exigida pelo perfil e pelos módulos. O encaixe magnético facilita a composição, mas não autoriza intervenções energizadas nem garante compatibilidade universal. Siga as instruções e guarde a lista completa de contatos, conectores, fonte e controles para futuras ampliações.

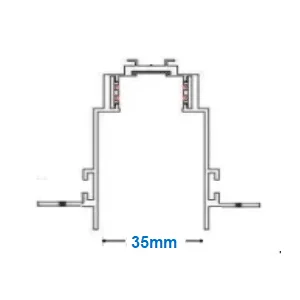

Não. Identifique o trilho e o adaptador e confirme por escrito a combinação antes de comprar ou ampliar a instalação. Verifique contatos, alimentação e retenção mecânica, além das medidas. As séries de 20mm e 35mm citadas não são intercambiáveis; até perfis de mesma largura podem pertencer a sistemas distintos. A aparência externa não é suficiente para determinar compatibilidade.

Identifique por escrito a série e a referência do perfil antes da compra.

Compare a distribuição luminosa com o percurso e a carga permitida. Verifique a composição completa com a fonte correspondente; não existe uma quantidade fixa de módulos por metro válida para todos os projetos.

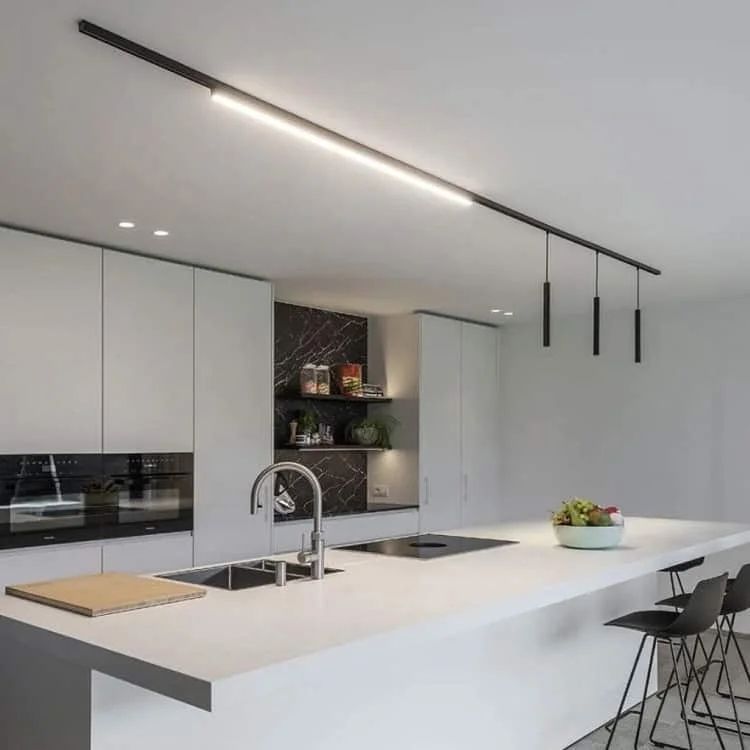

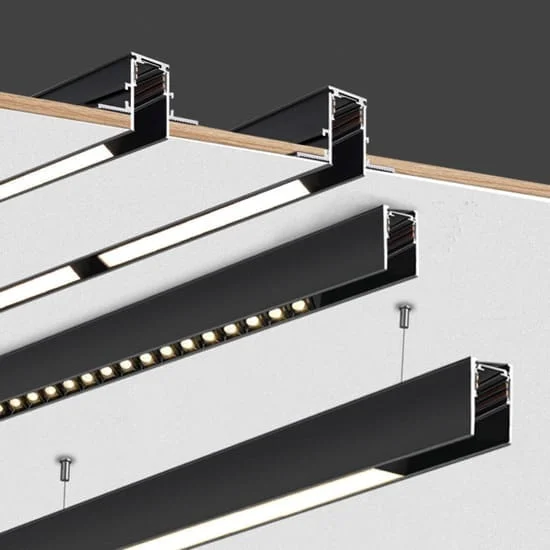

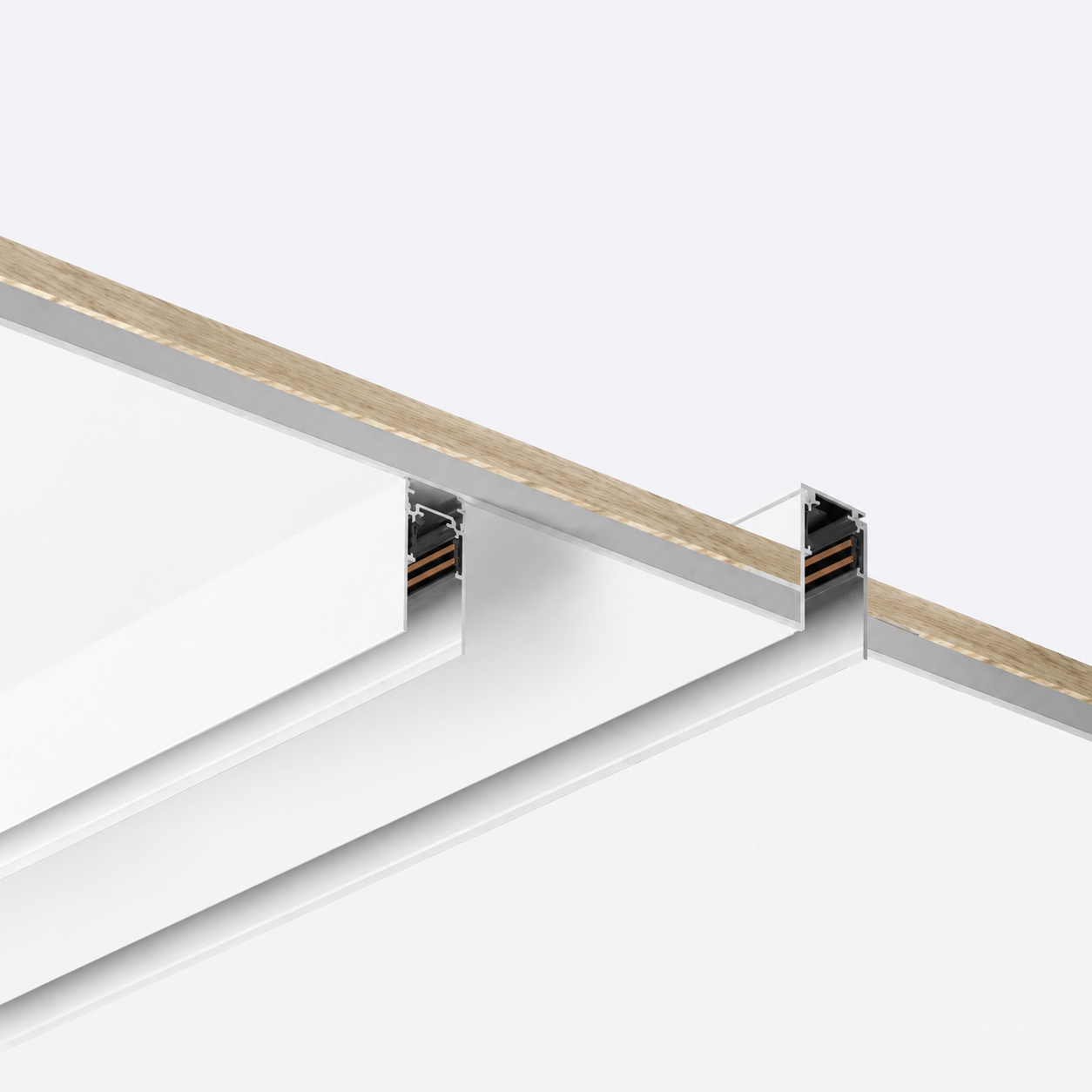

Selecione o sistema completo. Marque na planta os trechos, os cantos e os grupos de iluminação e defina a montagem: embutida, sem borda, de sobrepor ou suspensa. Escolha então módulos, fonte e acessórios compatíveis da mesma série. Solicite a relação de componentes incluídos e reserve acesso à fonte para manutenção, evitando tratar perfil e spots como peças independentes.

Para montagem vertical ou na parede, confirme se a série permite essa aplicação e quais ancoragens e sistemas de retenção dos módulos são exigidos.

Avalie a altura disponível, a abertura do facho e o efeito desejado com uma amostra ou a fotometria. Use esses dados para posicionar o trilho em relação à parede.

Confira os limites documentados do gateway e o procedimento de associação antes de acrescentar ou substituir módulos. Informe a quantidade de dispositivos e a organização dos grupos do projeto. Compare rede, protocolo e condições de operação com a versão exata. Os nomes Tuya, Bluetooth e Zigbee não determinam uma capacidade universal de luminárias.

Use o manual ou vídeo da série fornecida, e não de um trilho apenas parecido. Identifique os acessórios próprios para cada montagem. Antes de fechar o forro, o instalador deve conferir fixações, conexões, alimentação e acesso à fonte, seguindo as instruções do sistema escolhido.

Registre os grupos e as cenas antes de restaurar os dispositivos para facilitar a reprogramação. Depois, siga o procedimento específico do driver e do gateway da instalação.

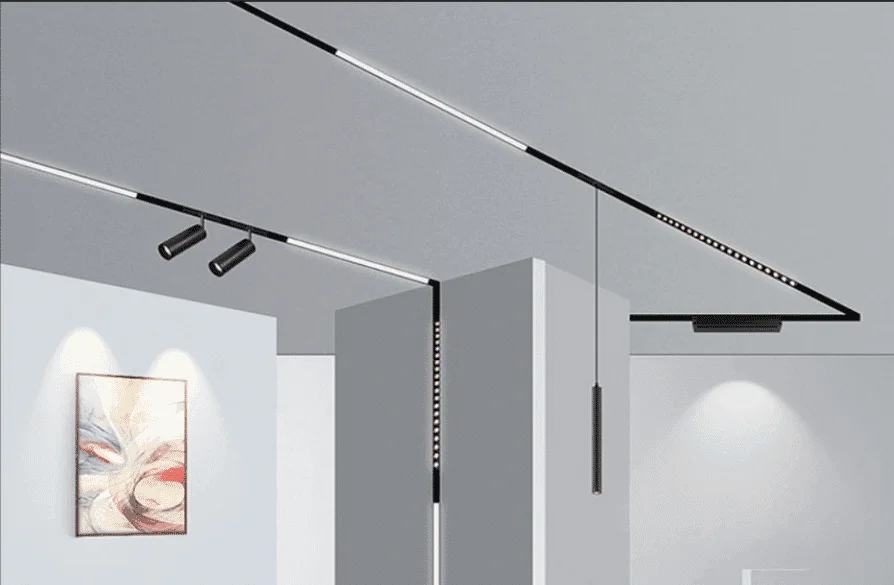

Use a planta para solicitar uma lista de módulos, fontes, conectores, perfis e tampas. Confira quais peças estão incluídas e quais precisam ser pedidas separadamente.

Peça a verificação dos pontos de alimentação, da queda de tensão, da seção dos condutores e da carga. A potência nominal da fonte, sozinha, não define o comprimento máximo permitido pelo sistema.
