Luminárias antiofuscantes: como avaliar ótica, reflexos e UGR

Uma luminária pode parecer discreta ao entrar na sala e incomodar quem está sentado diante do computador. Por isso, a escolha de iluminação antiofuscante deve começar pelas posições de uso. Em escritórios, residências e lojas, relacione direção do olhar, fonte luminosa e superfícies antes de comparar óticas e UGR. A expressão comercial antiofuscante precisa ser acompanhada de dados e avaliação do ambiente.

Cada índice tem um campo de aplicação. GR, BGI e CGI não devem ser trocados entre si sem verificar suas condições. Em determinados interiores, o UGR avalia ofuscamento desconfortável; em iluminação viária, o incremento de limiar TI trata do efeito que prejudica a visão. Selecione o método apropriado à aplicação.

Utilize o procedimento adequado e os dados fotométricos correspondentes. Um número comercial não avalia todo o recinto. Superfícies LED com distribuição de luminância muito desigual exigem atenção aos limites do método.

A expressão a seguir apresenta os termos de referência do UGR:

Índice de ofuscamento unificado (UGR): a expressão reúne as contribuições das luminárias em relação à luminância de fundo. UGR = 8 × log10[(0,25 / Lb) × Σ(Li² × ωi / pi²)].

Respeite o campo de aplicação do método. Não adapte a equação informalmente para fontes pequenas ou geometrias diferentes.

Lb é a luminância de fundo, em cd/m², e pi é o índice de posição de Guth. Li representa a luminância média da superfície emissora na direção do observador, também em cd/m²; ωi é o ângulo sólido correspondente, em sr. Todos esses termos são necessários para interpretar a expressão.

Mantidos o método e as condições, um resultado menor indica menor ofuscamento desconfortável, sem garantir conforto para todas as pessoas. A faixa de 10 a 30 citada na fonte é indicativa. O UGR relaciona fundo e observador às posições, aos tamanhos aparentes e às luminâncias das luminárias consideradas.

Registre a geometria e os pontos de observação para tornar o resultado verificável. Inclua as luminâncias e os dados fotométricos usados no cálculo.

Como o ofuscamento interfere na visão?

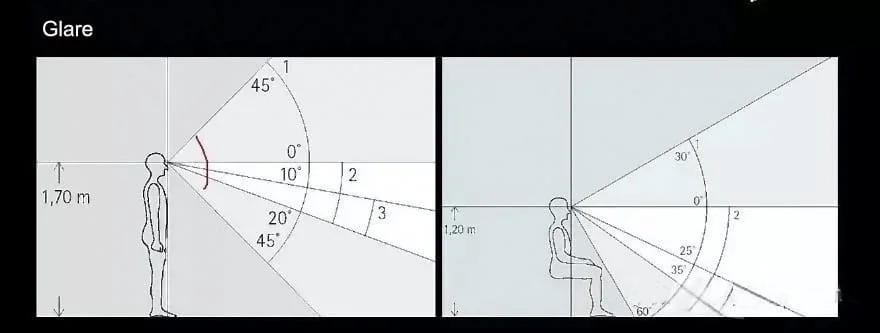

Separe a fonte vista diretamente da luz refletida por outra superfície. Uma distribuição inadequada de luminâncias pode causar incômodo ou dificultar a visão. Não restrinja a avaliação aos exemplos de 30° acima e 60° abaixo da direção do olhar: as posições e atividades reais devem orientar o projeto.

Ofuscamento e segurança fotobiológica são avaliações diferentes. Corrigir uma cena desconfortável pode melhorar a visibilidade e o conforto, mas o incômodo, sozinho, não comprova uma lesão ocular irreversível. Evite transformar temas distintos em uma promessa ou advertência comercial única.

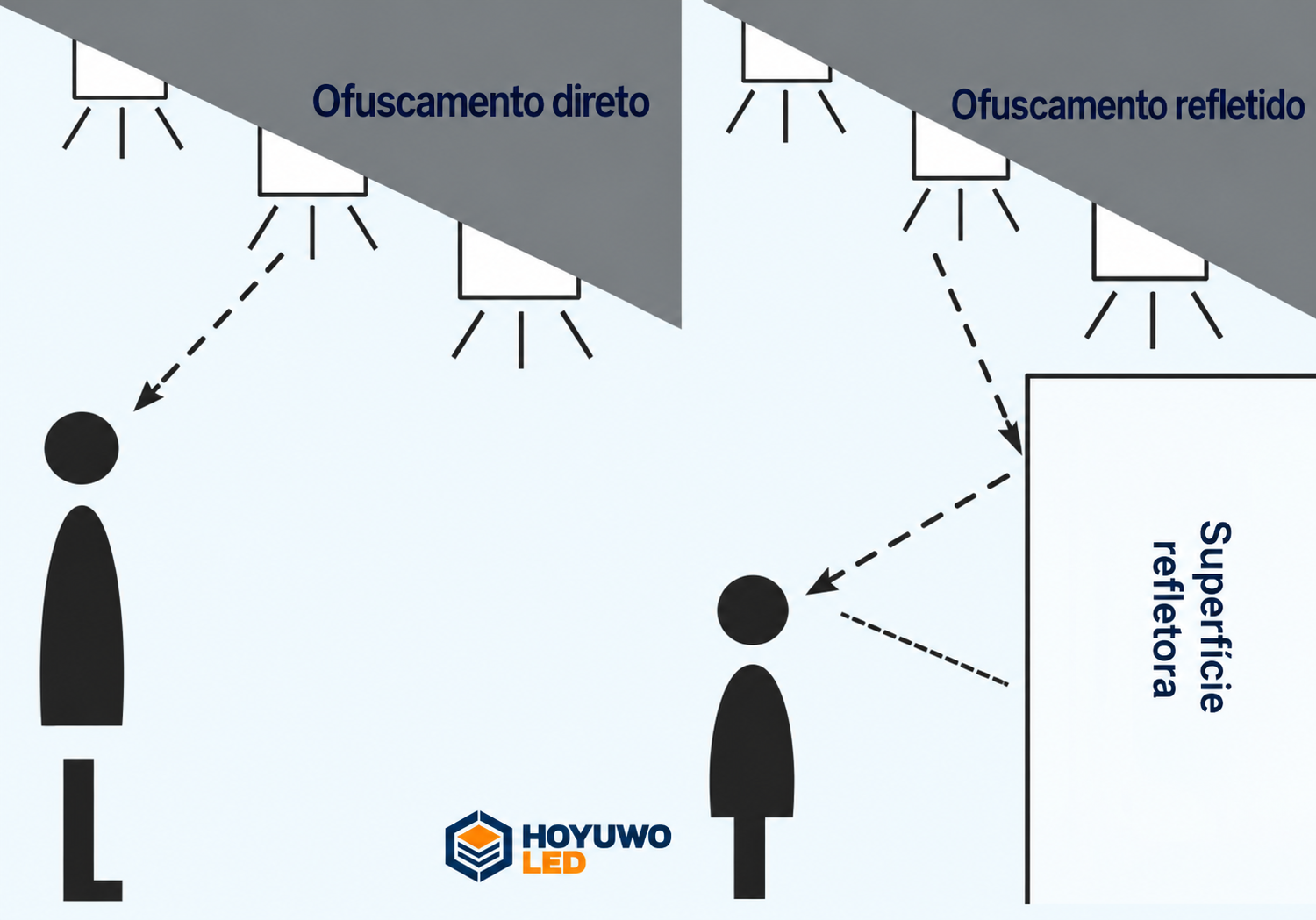

Ofuscamento direto e refletido

Relacione o desconforto à atividade e ao ponto de observação. Uma fonte no campo visual pode causar ofuscamento direto. Quando a luz chega por uma tela, um espelho ou um acabamento brilhante, examine o ofuscamento refletido.

Descrição e texto da imagem

• Ofuscamento direto
• Ofuscamento refletido
• Superfície refletora

Exemplos de UGR citados por aplicação

Antes de adotar um limite, confira a atividade, o método e os requisitos do projeto. Não existe justificativa nesta tabela para afirmar uma obrigação geral da União Europeia desde 2014 para toda luminária. Um valor de catálogo frequentemente corresponde a um recinto de referência; a avaliação precisa explicitar as condições de instalação.

Aplicações	Valores de UGR citados
Fábrica, usina ou sala de controle	16
Escritório de projetos ou sala de desenho	16
Aeroporto ou torre de controle	16
Escritório para atividades gerais	19
Sala de reuniões ou estabelecimento de ensino	19
Sala de aula	19
Área de internação hospitalar	19
Loja e área de vendas	22
Restaurante, hotel, sala de jantar ou salão de eventos	22

Confirme a exigência da atividade específica, sem defini-la apenas pelo tipo de edifício. Os valores da tabela permanecem referências da fonte, sem serem apresentados como limites legais universais no Brasil.

Complemente o índice com a avaliação de reflexos, posições do observador e condições de uso. UGR 19 não significa desconforto automático para todos, e UGR inferior a 19 não é uma exigência universal para qualquer aplicação.

Solicite à HOYUWO LED os dados da versão e dos acessórios escolhidos. Quando houver declaração de UGR, peça a tabela ou as condições de cálculo. Uma prova no ambiente ajuda a identificar reflexos em telas, espelhos e materiais brilhantes que um único número não descreve.

7 medidas para limitar o ofuscamento LED

Confira primeiro posição e apontamento; depois, óticas e acessórios compatíveis.

Teste as medidas no espaço e no modelo previstos. Altura, área emissora, proteção visual e ótica alteram a visibilidade da fonte.

Ângulo de proteção visual >30°

Os exemplos de 30° ou de proteção visual superior a 30° não garantem controle universal de ofuscamento. Avalie seu efeito com a posição do observador e a geometria da instalação.

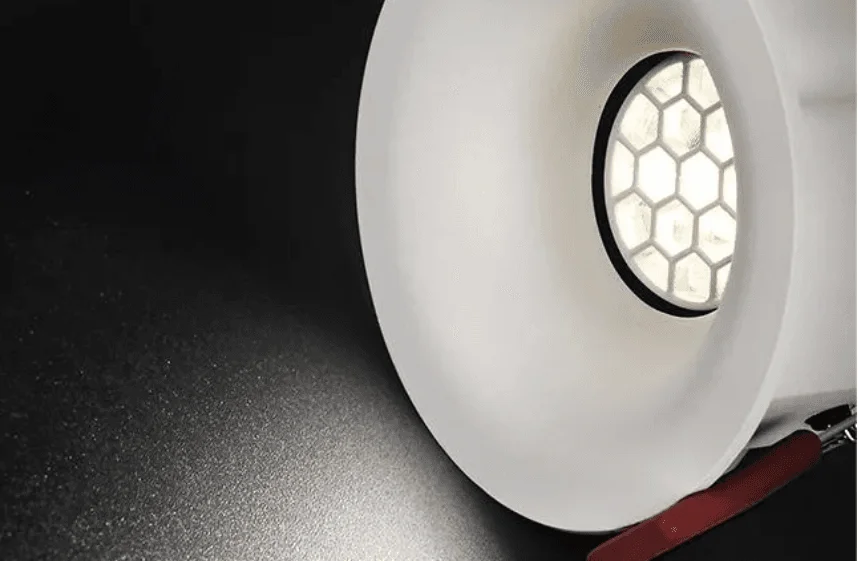

Colmeia

Antes de acrescentar luminárias, verifique a fotometria com a colmeia e o resultado na tarefa. A grade limita algumas direções e a visão da fonte, mas não bloqueia toda a emissão. Considere as alterações de fluxo e distribuição.

Fonte recuada

Confira a fotometria e a profundidade disponível antes de escolher uma fonte recuada. O recuo pode reduzir sua visibilidade em certos ângulos, sem eliminar toda possibilidade de ofuscamento.

Refletor preto

Compare fluxo e distribuição antes de adotar um refletor interno preto ou fosco. O acabamento pode reduzir determinados reflexos internos, mas não assegura sozinho um resultado melhor.

Difusor de vidro

No caso de vidro trabalhado ou fosco, avalie dimensões, fluxo e posições de observação. O tratamento modifica a distribuição e a luminância aparente da superfície emissora.

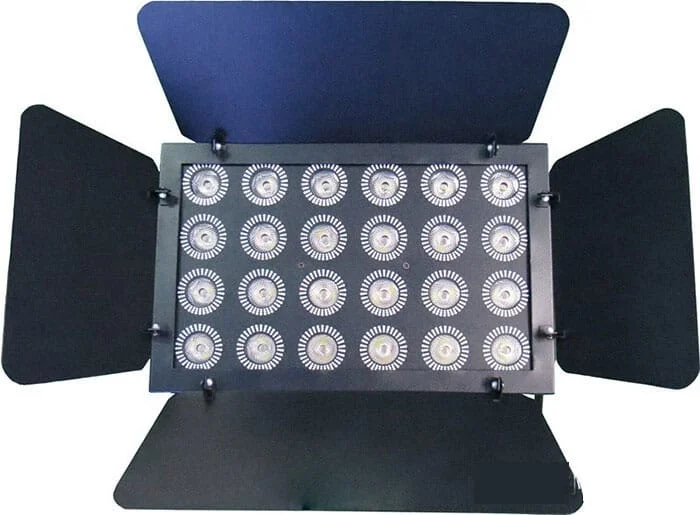

Abas e aletas

Confira se o acessório não retira luz da tarefa nem cria uma fonte intensa vista de outra posição. Dimensões e efeito dependem da montagem e do modelo. Em spots orientáveis, abas podem limitar a emissão em certas direções.

Grades longitudinais ou cruzadas

Utilize a curva fotométrica da grade realmente instalada, pois sua geometria modifica fluxo e distribuição. O acessório pode limitar a visão da fonte nas direções para as quais foi projetado.

5 exemplos de luminárias de teto com controle de ofuscamento da linha HOYUWO LED

Downlights LED comerciais antiofuscamento UGR<19

Downlights LED orientáveis | Recortes de 55–75/90–95/115–120 mm

Downlight orientável sem borda de 7–20 W | Ofuscamento reduzido

Spots LED orientáveis de sobrepor

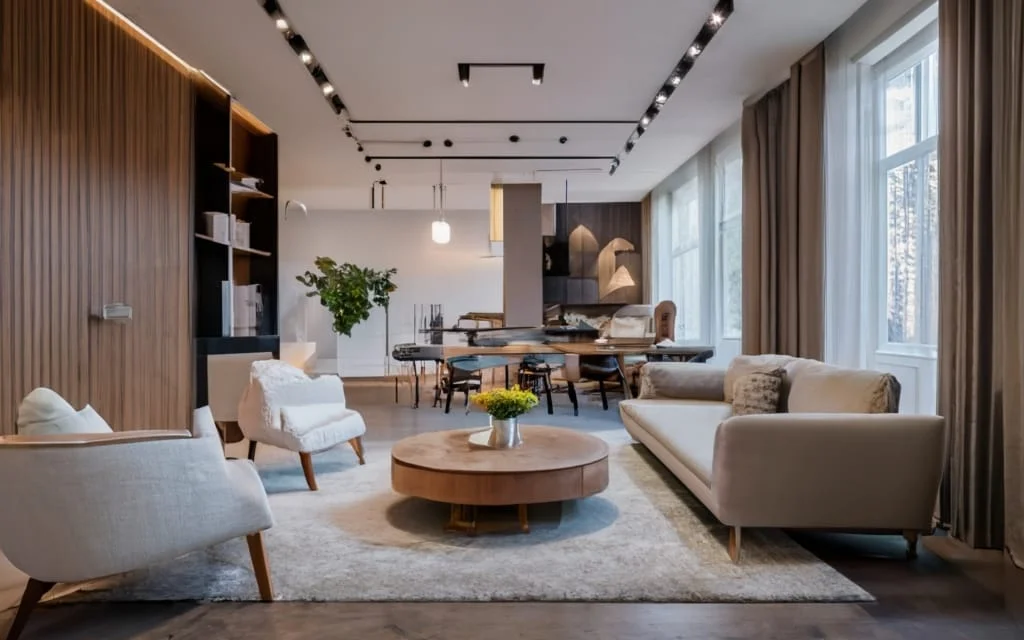

Observe as luminárias a partir dos locais de uso e compare facho, montagem e proteção visual. Versões sem aro, fontes recuadas e spots de sobrepor podem ser avaliados. O acabamento e o nome comercial não bastam para assegurar conforto.

Guarde as condições de cálculo junto com o modelo

Quando a proposta utiliza UGR, arquive a distribuição, os observadores e as condições do resultado, além da ótica e dos acessórios aprovados. Mudanças de mobiliário ou de configuração da luminária podem exigir nova avaliação.

Teste a amostra sentado e em pé, nos locais habituais. Uma luminária que não aparece no campo visual da entrada pode ficar visível a partir do sofá ou da mesa. A prova ajuda a decidir entre mudar a posição, ajustar o apontamento ou usar um acessório compatível.

Leia o UGR dentro das condições do método

A CIE 117 considera a posição e a direção de visão do observador e apresenta um método tabular com condições de referência. A CIE 232 discute limitações diante de fontes com luminância não uniforme. Isso reforça a necessidade de analisar a aplicação, em vez de escolher apenas pelo menor número do catálogo.

Teste reflexos com os equipamentos já posicionados

Em um escritório, coloque telas, divisórias e superfícies de trabalho nas posições previstas para a prova. Em uma loja, inclua vidros e embalagens brilhantes. Observe o reflexo a partir dos lugares de atendimento e circulação; mudar a posição da luminária pode produzir mais resultado que acrescentar uma colmeia.

Uma escolha bem documentada permite preservar o conforto nas reposições e nas mudanças de mobiliário. Avalie o ambiente com os acabamentos concluídos, ajuste o apontamento e só então decida se é necessário alterar potência ou acessórios. Registre os pontos de observação e as óticas aprovadas para que a palavra antiofuscante corresponda a condições verificáveis de uso.
