Dimerização LED: corte de fase, 0–10 V, DALI e DMX
Escolher uma luminária “dimerizável” não define como ela funcionará com o comando da obra. Em uma reforma, o cabeamento disponível pesa na decisão; em projetos com cenas e supervisão, endereçamento e integração podem ser essenciais. Este comparativo organiza quatro métodos e os dados necessários à seleção. A aprovação deve considerar luminária, driver e controle juntos, respeitando os limites documentados de carga, instalação e faixa de operação.
Descrição e texto da imagem
- Nível reduzido
- Dimerizável
- Nível elevado
- Partida
- Desligado
- Dimmer para LED
Relacione o método às funções necessárias. Reduzir o nível de luz pode economizar energia quando a potência absorvida também diminui. Alterar a cor exige recursos próprios e compatíveis, além do controle de intensidade.
| Método de controle | Sinal e compatibilidade | Exemplo de aplicação |
|---|---|---|
| Corte de fase | Atua sobre a alimentação; driver e dimmer precisam ser compatíveis | Reformas e circuitos que admitem esse método |
| 0–10 V / 1–10 V | Comando analógico, com limites elétricos e comportamento mínimo definidos pela referência | Dimerização de grupos definidos pelo cabeamento |
| DALI | Barramento digital endereçável, com alimentação e configuração compatíveis | Cenas, grupos e gestão predial |
| DMX | Dados por canais; potência e cabeamento de sinal devem ser dimensionados separadamente | Iluminação cênica e efeitos dinâmicos |
Utilize a tabela para comparar as opções e depois examine as condições específicas de corte de fase, 0/1–10 V, DALI e DMX.
Relacione o método à intervenção prevista
Em reformas, confira condutores e funções antes de optar por corte de fase. Driver e dimmer devem ser compatíveis, inclusive quanto à carga admitida.
Compare o custo total de comandos, instalação e configuração. DALI permite trabalhar com endereços, grupos e cenas. Em 0–10 V, o comando é analógico e o agrupamento depende do cabeamento.
Para coordenar cores e intensidade em fachadas, bares ou espaços de espetáculo, avalie os canais DMX necessários. Efeitos RGB e RGBW exigem equipamentos e configuração que ofereçam essas funções.
RDM não está presente em todo equipamento DMX. Essa extensão permite comunicação bidirecional em dispositivos compatíveis e pode apoiar identificação ou configuração. Os recursos dependem do controlador e do receptor utilizados.
Quais métodos de dimerização são usados com LED?
Corte de fase, interfaces 0–10 V ou 1–10 V, DALI e DMX atendem necessidades diferentes. A escolha depende da infraestrutura e das funções; nenhum deles substitui automaticamente os outros em qualquer instalação.
Toda luminária LED aceita dimerização?
Confirme a compatibilidade entre comando, driver e luminária. Um driver descrito como dimerizável não garante estabilidade em toda a faixa nem funcionamento com qualquer dimmer.
É possível acrescentar um dimmer a qualquer LED?
Verifique se luminária, driver e comando utilizam a mesma interface e admitem a faixa de operação prevista.
TRIAC e corte de fase são a mesma coisa?
TRIAC normalmente se refere ao corte no início do semiciclo, ou borda de subida. A família de corte de fase também inclui a borda de descida. Por isso, as denominações não são equivalentes em todas as situações.
O que diferencia corte de fase e 0–10 V?
O corte de fase altera a forma de onda que alimenta um driver compatível. Em 0/1–10 V, terminais próprios recebem um sinal de nível, com resposta mínima e limites definidos pela interface. Esses terminais de comando devem ser diferenciados dos de alimentação.
Há outros protocolos de automação arquitetônica?
O transporte do comando e sua execução pelo driver são funções distintas. Interfaces podem ser integradas por dispositivos compatíveis a KNX, LON ou soluções de comunicação Wi-Fi. No ambiente DMX, RDM amplia os recursos de determinados equipamentos.
Parta das funções do projeto e confirme a operação conjunta dos componentes. Não procure uma única interface que resolva qualquer edifício e qualquer luminária.
Controle analógico 0/1–10 V
Não interprete 0 V automaticamente como desligado nem espere a mesma resposta mínima de qualquer dispositivo 1–10 V. O sinal comanda o nível do driver, mas a interface e a referência determinam o comportamento no mínimo e a possibilidade de desligamento.
Diferencie alimentação e sinal e siga o esquema específico. O driver interpreta o comando de acordo com sua interface. Ligar e desligar pode exigir funções adicionais à variação analógica de nível.
Confira comprimento de cabo, capacidade elétrica e se a interface fornece ou drena corrente. Um comando pode atuar em vários drivers dentro dos limites previstos; corrente de sinal pequena não significa quantidade ilimitada de dispositivos.
Preveja no projeto os condutores e o percurso exigidos pelo sinal de controle.
Em escritórios, lojas e outros edifícios, o controle 0–10 V pode atender downlights, painéis LED ou spots de trilho, desde que as referências sejam compatíveis.
Antes de conectar o controle 0–10 V, confira os pontos seguintes:
Diferencie alimentação e sinal de comando
| Parte do conjunto | O que conferir |
|---|---|
| Entrada do dispositivo | Tensão e tipo de corrente da etiqueta. Um controlador de 12–24 V CC não permite ligação direta a 110/220 V CA. |
| Fonte de alimentação | Quando o controlador requer tensão reduzida em corrente contínua, utilize uma fonte CA/CC compatível e dimensionada para a carga. |
| Saída para a carga | Tensão, corrente, polaridade e tipo de LED aceitos. Uma lâmpada de rede não equivale a uma carga de tensão reduzida. |
| Sinal de 0–10 V ou 1–10 V | Terminais específicos, interface e limites elétricos do comando; não confundir com alimentação |
| Instalação | Seguir o esquema do fabricante para a referência exata, com circuito desenergizado e proteções previstas |
O Mi-Light LS4 não deve ser tratado como fonte universal para luminárias. No exemplo, o manual informa entrada de 12–24 V CC e mostra uma fonte CA/CC separada.
1. Dimerização por corte de fase

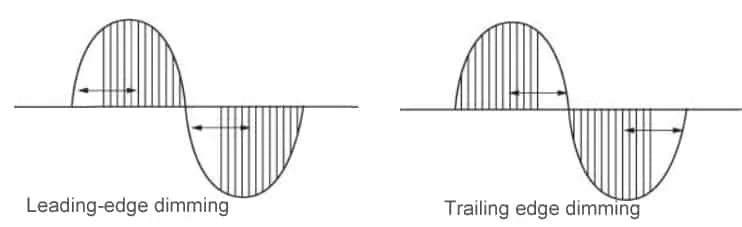

O corte pode ocorrer na borda de subida ou na borda de descida. Nas duas variantes, a forma de onda da alimentação é modificada.
Corte na borda de subida
Na borda de subida, chamada FPC em algumas referências, a condução começa com atraso em relação ao zero do semiciclo CA. O TRIAC ou tiristor conduz a partir do ângulo definido, alterando a forma de onda recebida pelo driver compatível.
Um dimmer destinado a outra fonte não terá necessariamente resposta estável com LED. Em modelos com TRIAC ou tiristores, confira corrente de partida, carga e faixa útil junto ao driver selecionado.
Certos dimmers exigem carga mínima, e algumas combinações podem deixar um brilho residual. Há projetos que incluem recursos para evitar esse efeito. Teste a combinação real sem tratar esses comportamentos como inevitáveis em todo LED.
Em residências e circuitos pequenos, confirme cada combinação de dimmer e driver, inclusive em downlights ou lâmpadas GU10 que admitam o método.
Parte do cabeamento pode ser mantida em uma reforma, desde que condições de instalação, disponibilidade de condutores, carga e dimmer sejam verificados.
Corte na borda de descida
Essa solução comercial utiliza normalmente transistores, como MOSFET, para interromper o final de cada semiciclo. Ela exige driver compatível e não deve ser descrita como uma tecnologia apenas experimental ou pouco desenvolvida.
Avalie nível mínimo, temperatura e corrente de partida antes de escolher a variante. Siga as indicações do driver e do dimmer: nenhuma borda elimina, sozinha, toda cintilação ou restrição de carga.
O método aparece em aplicações residenciais e comerciais com lâmpadas, downlights e spots de trilho compatíveis.
Controle digital DALI
Uma sub-rede DALI-2 pode ter até 64 endereços para equipamentos de alimentação e 64 para dispositivos de controle, com funções distintas. Cada equipamento de alimentação admite 16 grupos e 16 cenas. O barramento permite endereçamento e comando. Esses limites não dispensam o dimensionamento: confira alimentação do barramento, seção e queda de tensão para a distância máxima indicada de 300 m entre os dispositivos mais afastados, nas condições aplicáveis.

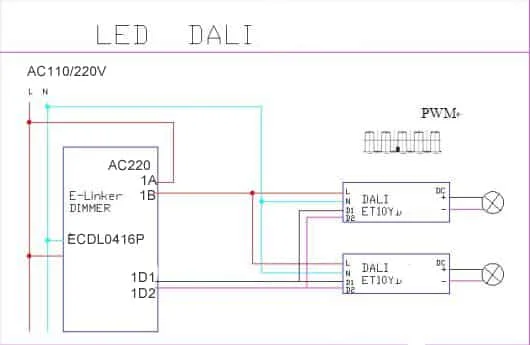

Leitura técnica da imagem
Identifique separadamente alimentação, saída para os LEDs e barramento de comando. O esquema mostra um E-Linker e drivers específicos. Os nomes dos terminais da imagem não substituem o manual de outra referência.
O exemplo de 21 luminárias RGB não constitui um limite geral de DALI; depende do endereçamento e dos dispositivos. Para cor, equipamentos DT8 podem oferecer mistura cromática ou temperatura de cor conforme o tipo e a compatibilidade.
Confira as funções e a interoperabilidade declaradas por referência. Além de endereços, grupos e cenas, a comunicação bidirecional pode permitir consulta de estado dos dispositivos.
Considere o consumo de espera dos componentes que permanecem ativos com a luz apagada. Planeje configuração, alimentação, cabeamento do barramento e manutenção desde o início.
É possível utilizar downlights LED DALI, painéis ou spots de trilho compatíveis em hotéis, lojas e outros edifícios.
Exemplo visual de uma instalação com dispositivos DALI:
Leitura técnica da imagem
Siga o manual do driver exato. Não aplique tensão de rede em um terminal de controle, salvo autorização expressa para aquela modalidade. As cores do desenho não identificam os condutores de uma instalação brasileira. O botão sem indicador luminoso e a distância de 20 m pertencem ao exemplo, não a um limite geral do barramento. A imagem compara DALI e Push DIM em drivers preparados; não transfira a ligação para qualquer entrada DALI.
Controle DMX512
Avalie funções, rede e orçamento necessários. Desenvolvido no contexto da iluminação cênica sob a USITT, DMX512 transmite comandos digitais entre consoles e equipamentos compatíveis.
Um universo DMX512 reúne até 512 canais de controle, o que não significa necessariamente 512 luminárias. Cada unidade pode utilizar vários canais para intensidade, cores ou outros recursos. Siga o manual quanto a topologia, terminações e distribuição; um controlador a cada 12 m não é regra geral. Dimensione a alimentação de potência separadamente dos dados.
Documente luminárias e cenas e planeje cabos de sinal, endereços e configuração para facilitar a manutenção.
Além de bares e espetáculos, o sistema pode atender à iluminação paisagística externa, como em wall washers de fachadas.
Prepare a reposição futura do driver
Guarde referência, parâmetros e controle associado ao driver. Em uma substituição, confira grupos, endereços e ajustes que precisam ser recuperados. Um componente eletricamente compatível não deve alterar inadvertidamente a resposta da cena.
Descreva a iluminação desejada quando o ambiente estiver quase vazio ou durante uma apresentação. Teste partida, estabilidade e transição para desligamento com as luminárias previstas. Isso permite verificar se a faixa útil corresponde ao uso real.
Confira a documentação oficial do barramento
A DALI Alliance diferencia equipamentos de alimentação, dispositivos de controle e fonte do barramento. Esses papéis ajudam a montar a lista de materiais. Um conjunto de drivers, sem os demais elementos necessários à arquitetura escolhida, não constitui automaticamente um sistema completo de controle.
Defina o comportamento após falta de energia
Informe se a instalação deverá retornar à última cena, a um nível definido ou permanecer desligada quando a energia voltar. Verifique se a combinação permite essa configuração e teste o resultado. Documente a escolha para que uma reposição futura preserve a operação esperada.
A solução escolhida precisa ser documentada, instalável e acessível à manutenção. Primeiro defina cenas, cores e supervisão; depois compare os métodos. Teste a combinação real no mínimo, no desligamento e após interrupção da alimentação. O desempenho conjunto pode revelar incompatibilidades ausentes nas fichas individuais. Registre os códigos aprovados e a faixa útil, sem deduzir qualidade apenas pela tecnologia ou pelo preço.
