Cintilação e efeito estroboscópico no LED: como avaliar

Uma luz que parece estável pode produzir faixas em vídeo ou alterar a percepção de objetos em movimento. Esses efeitos precisam ser diferenciados antes de avaliar a luminária. Uma filmagem de celular oferece indícios, mas não qualifica o produto nem permite conclusões clínicas. A seleção deve considerar o conjunto real, sua dimerização e os resultados de medição da emissão ao longo do tempo.

Por que a emissão de um LED pode variar?

Investigue alimentação, driver, módulo LED e controle como um conjunto. A variação temporal da luz pode ter origem em diferentes componentes. Os pontos iniciais de avaliação incluem:

1. Ondulação na saída do driver: alterações na corrente dos LEDs podem provocar variações no fluxo. Frequência, profundidade e forma da modulação influenciam o resultado e exigem um método de avaliação adequado.
2. Incompatibilidade com o dimmer ou comportamento durante a dimerização. Em equipamentos como um downlight inteligente, confira a modulação em toda a faixa utilizada. Um resultado adequado na saída máxima não comprova o mesmo desempenho nos níveis reduzidos.

Faixas no vídeo também dependem da leitura e da exposição da câmera; sozinhas, não definem os fenômenos percebidos pela visão. O efeito estroboscópico modifica a aparência do movimento sob luz modulada. A cintilação é percebida como variação da luminosidade ao longo do tempo.

Observar diretamente a fonte e acompanhar um objeto em movimento podem produzir percepções diferentes. Ambas podem estar relacionadas à variação de emissão, mas o resultado depende da frequência, da profundidade de modulação e das condições de observação.

Por que nem toda modulação é percebida diretamente?

A cintilação pode ser percebida em 50 ou 60 Hz, dependendo da profundidade de modulação e da observação. A frequência crítica de fusão descreve a percepção em condições específicas; não é um limite universal para todas as luminárias.

Valores como 160, 200 ou 500 Hz, presentes na referência original, não devem ser usados como limites gerais de aceitação. Observadores e situações diferem, impedindo uma frequência única que elimine todos os efeitos independentemente da profundidade de modulação.

Considere luminância, frequência, profundidade de modulação e condições de utilização. Há diferenças individuais de percepção. Os 80 Hz citados no exemplo não estabelecem uma fronteira universal entre variação visível e invisível.

Ao acompanhar um objeto em movimento, podem aparecer efeitos ausentes quando se fixa o olhar na fonte. Essa alteração estroboscópica é diferente da cintilação direta e não se define simplesmente por ocorrer acima de 80 Hz.

Medição da variação temporal da luz

Comparações confiáveis exigem instrumentos e métodos adequados. As faixas mostradas por um telefone dependem também da velocidade do obturador e da leitura do sensor. A ausência de faixas na tela não comprova ausência de modulação luminosa.

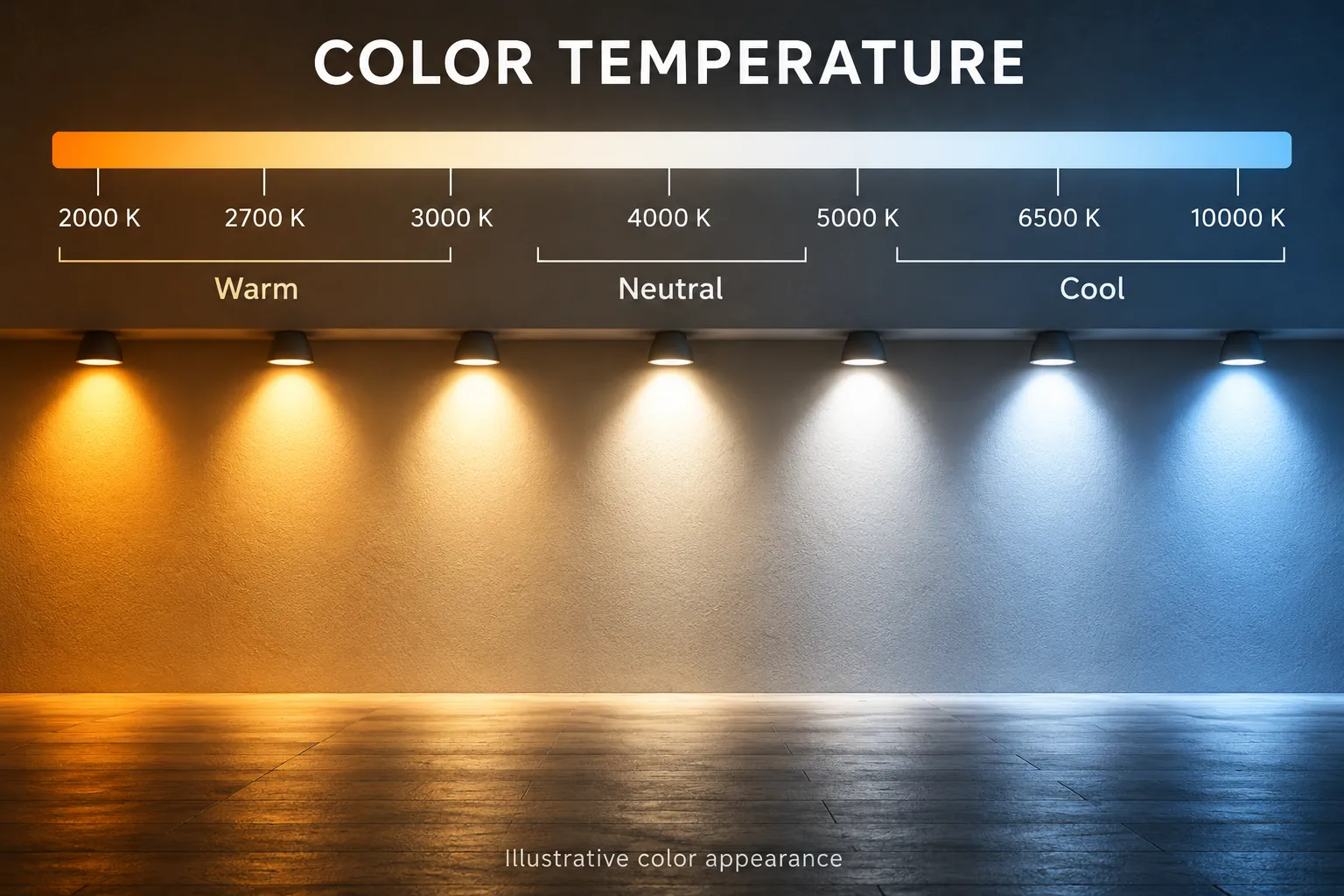

Na iluminação geral, podem ser apresentados indicadores como PstLM e SVM, sempre associados às condições do ensaio. Eles tratam de efeitos da variação temporal do fluxo. Espectro e temperatura de cor descrevem propriedades diferentes e não permitem deduzir esses resultados isoladamente.

Como interpretar a expressão “sem cintilação”

Solicite medições e método de ensaio, incluindo os níveis de dimerização pretendidos. A expressão comercial, sozinha, não constitui uma especificação suficiente. Também não trate 3125 Hz como requisito geral: não existe uma obrigação universal de que toda luminária LED opere nessa frequência.

Situações para incluir na avaliação

Observe os cenários de uso para avaliar a qualidade da iluminação e seus efeitos perceptivos. Uma observação informal não permite atribuir doença ou lesão visual a um produto. A avaliação da luminária deve permanecer distinta de um diagnóstico clínico.

Em instalações esportivas, observe bolas e outros elementos em movimento sob a iluminação prevista, pois a modulação pode alterar sua aparência.

Em fotografias e vídeos, a combinação entre luz e ajustes da câmera pode produzir faixas ou variações de exposição.

Se houver desconforto, examine as condições de exposição e funcionamento, considerando diferenças individuais. Um guia de produto não permite diagnosticar uma causa clínica nem prever quando surgirão sintomas.

Como reduzir problemas na aplicação

Confira especialmente os níveis baixos de dimerização

Teste driver e comando juntos. Uma luminária potente não funcionará necessariamente melhor quando mantida muito atenuada. Na dimerização PWM, o tempo de alimentação em cada ciclo varia; esse comportamento também precisa ser avaliado.

O PWM pode alterar o nível luminoso pelo ciclo de trabalho, mantendo a frequência. Portanto, aumentar o brilho não implica necessariamente elevar a frequência de modulação, nem permite afirmar um benefício à saúde.

Para cenas atenuadas, avalie luminária, driver e comando nos níveis efetivamente usados. Uma potência menor pode atender ao projeto, mas não garante menos cintilação. Compatibilidade e modulação dependem do conjunto.

Exija dados do driver e da combinação ensaiada

Os resultados devem identificar a luminária, o driver e o controle previstos. Um nome comercial não descreve todas as combinações possíveis. A Tridonic, por exemplo, oferece referências distintas, cujo comportamento temporal precisa ser verificado individualmente.

Compare o ponto de funcionamento exato em vez de atribuir um resultado a todo o fabricante. Um driver pode converter corrente alternada em contínua com controle de corrente ou tensão; a modulação depende do projeto e da operação, além dessa denominação.

Avalie também os controles digitais

Confira a emissão máxima e os níveis dimerizados com componentes compatíveis. Um protocolo digital não garante modulação menor. É necessário conhecer a resposta do driver e a alimentação efetiva dos LEDs.

Registre os ajustes das câmeras

Descreva cena, movimento e configurações de gravação. Quando surgirem faixas, mantenha um registro da condição que as reproduz e encaminhe-o ao fornecedor. Isso facilita a investigação sem transformar uma gravação informal em certificação.

Confira se alimentação, nível de dimerização e conjunto de controle são equivalentes antes de comparar resultados. Registre esses dados com os indicadores apresentados. Uma medida isolada pode corresponder a uma condição diferente da aplicação pretendida.

Inclua a cena mais crítica no teste

Em uma aplicação hipotética de loja, teste a cena de limpeza em saída máxima e a cena de exposição com brilho reduzido. Em um espaço filmado, inclua os ajustes de câmera previstos. A aprovação de uma única condição não substitui a avaliação das combinações efetivamente utilizadas.

Documente alterações depois da manutenção

A troca de driver, dimmer ou módulo pode mudar a emissão temporal. Registre os códigos das peças e repita as condições que serviram para aprovar a instalação. Se houver diferenças, compare os dados do conjunto antes de manter a mesma especificação comercial.

Registre também a edição do método utilizado. A correção publicada pela CIE em outubro de 2026 esclarece que o método de cálculo de SVM apresentado em CIE 249:2022 exige verificação adicional. Por isso, um número sem identificação do procedimento não deve ser tratado como garantia geral de desempenho.

Aprove a combinação de luminária, driver e dimmer nos níveis reais de uso, incluindo câmeras e movimentos relevantes à aplicação. Registre os ensaios para permitir repetição e orientar a manutenção. Termos como “digital” ou “sem cintilação” não dispensam dados. A filmagem de celular pode apoiar a investigação, mas não substitui a medição apropriada para especificar o conjunto.
