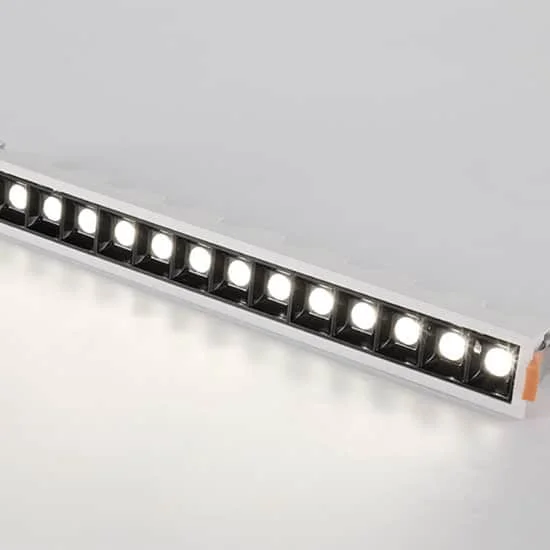

Spots lineares de embutir com óptica recuada

Descrição

Para estimar a economia, compare potência e resultado luminoso das duas instalações. Verifique distribuição e ofuscamento pela fotometria dos spots lineares: a óptica selecionada e a integração ao forro permitem projetar luz geral ou de destaque.

Parâmetros

Modelo	HOYUWO-LS-3*2W	HOYUWO-LS-5*2W	HOYUWO-LS-10*2W	HOYUWO-LS-15*2W
Potência	6W	10W	20W	30W
Dimensões	106*46mm	148*46mm	280*46mm	414*46mm
Dimensões do recorte	100*35mm	138*35mm	270*35mm	400*35mm
Chip LED	3 LEDs Philips	5 LEDs Philips	10 LEDs Philips	15 LEDs Philips
Lúmens	500-540lm	850-900lm	1700-1800lm	2600-2700lm

Ângulo de abertura	Opções de 15°/30°/45°
Materiais	Alumínio fundido sob pressão + refletor em PC, com opções branca ou preta
Fator de potência	Opções de 0,6–0,9
dimerizável	Versão padrão sem dimerização. Triac/0–10 V/DALI disponíveis sob consulta.
Vida útil declarada	50.000 horas
Observação	O catálogo cita documentação CE e RoHS para o mercado europeu: solicite os documentos do código escolhido e verifique os requisitos aplicáveis no Brasil. Confirme as opções de alimentação de 12/24 VCC e o kit de emergência.

Características

• A instalação de embutir integra a luminária ao forro; confira a profundidade disponível e o acesso ao driver.
• Corpo de alumínio com acabamento branco ou preto. Confirme o tratamento superficial e as condições térmicas da versão escolhida.
• LEDs Philips. A economia superior a 60% citada no catálogo depende da comparação de fluxo, distribuição e consumo com a instalação anterior. Solicite também informações sobre materiais e destinação da luminária ao fim da vida útil.
• Ópticas com aberturas de 15°/30°/45°. Selecione a distribuição conforme o objeto ou a superfície a iluminar.
• A fonte recuada ajuda a limitar a visão direta do LED; o ofuscamento ainda precisa ser verificado no projeto.
• A ficha declara baixa cintilação e vida útil superior a cinco anos para o driver; confirme as condições de ensaio e de operação.
• Opções de dimerização: Triac/0–10 V/DALI.
• Alimentação de emergência disponível sob consulta.

Temperatura de cor

Compare três tonalidades de branco: quente de 2800–3000 K, neutro de 4000–4500 K ou frio de 5700–6500 K.

Instalação

1. Desligue e isole a alimentação e prepare o recorte conforme o desenho. 2. Confira o código antes de alimentar o driver em 100–240 VCA, 50/60 Hz; use essa tensão somente se prevista para a versão. 3. Comprima as molas laterais e insira o corpo conforme o esquema. 4. Confira fixações e conexões antes de restabelecer a energia e verificar o funcionamento.

Perguntas frequentes

Aplicações

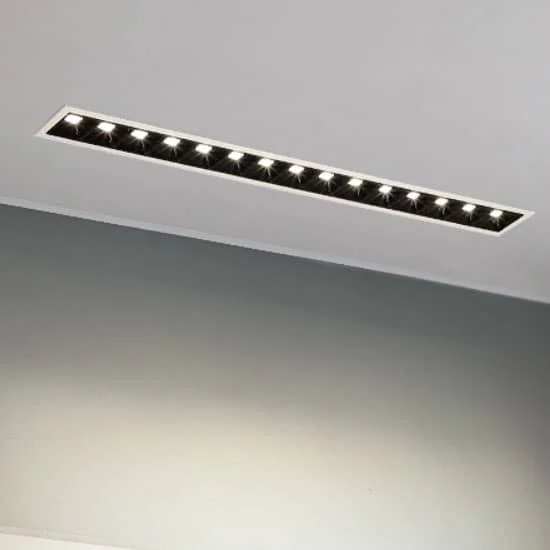

Para integrar uma linha de luz ao forro, avalie o alinhamento e o acabamento das extremidades. Escolha montagem e difusor conforme a atividade prevista no ambiente interno.

Preparação da instalação

No projeto da linha, conferimos percurso, ancoragens e conexões do perfil. Identificamos os acessórios da montagem escolhida e mantemos acesso viável ao driver.

O que confirmar antes do pedido

Compare o fluxo da luminária completa com sua óptica. A emissão do módulo LED isolado não representa necessariamente o resultado do conjunto.

Antes de alinhar vários módulos, solicite um desenho ou amostra da composição. Avalie o alinhamento, os intervalos e as sombras entre unidades, sem presumir continuidade óptica entre produtos separados.

Descrição acessível das imagens

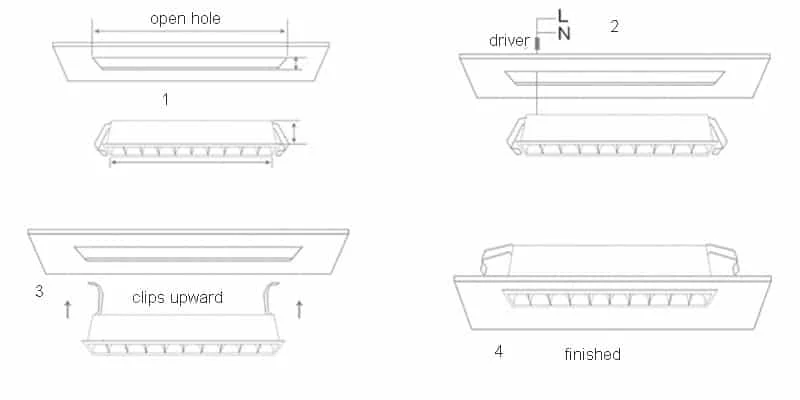

Imagem 1 · Componentes do produto

• Instalação de luminária linear de embutir.
• 1. Prepare o recorte no forro conforme o desenho.
• 2. Com a alimentação desligada e isolada, conecte o driver aos terminais L e N indicados.
• 3. Levante as molas de fixação e insira a luminária no recorte.
• 4. Instalação concluída.
