THD em luminárias LED: como comparar os drivers

Quando um fabricante de luminárias LED na China não informa a THD, solicitaremos o ensaio do modelo e das condições previstas para o projeto. Um percentual sozinho não descreve o comportamento de toda a instalação. Ao comparar luminárias industriais LED high bay, luminárias viárias ou refletores, pediremos a condição de medição da distorção harmônica total e do fator de potência. Em conjuntos com muitas luminárias, avaliaremos tanto a óptica quanto o comportamento elétrico dos drivers.

Por que avaliar a THD na iluminação?

O ponto de atenção são as emissões reais e seus efeitos, e não uma THD baixa como se ela fosse a causa do problema. Modelos de 7 W, 10 W, 12 W, 15 W, 20 W, 30 W ou 40 W também precisam ser avaliados; ficar abaixo de 50 W não cria uma dispensa geral. Uma única carga não linear já pode absorver corrente não senoidal, e grandes conjuntos devem ser estudados também nos níveis de dimerização previstos.

• Na rede: correntes harmônicas, ao percorrer a impedância da alimentação, podem contribuir para distorção de tensão e perdas adicionais. Medições ou cálculos devem quantificar esse efeito.
• Nos equipamentos: uma alimentação inadequada pode prejudicar a operação, mas cada ocorrência requer diagnóstico. Nem toda interferência ou atuação de proteção decorre da THD das luminárias.

Existe um número de luminárias a partir do qual surgem harmônicas?

Não há uma quantidade fixa que responda a essa pergunta. Um levantamento deve considerar a rede, os demais equipamentos, a potência, a dimerização e o circuito de entrada dos drivers. Somar luminárias não substitui a avaliação das emissões combinadas.

O objetivo é diagnosticar a instalação e orientar uma intervenção: rever cargas, substituir um componente ou estudar filtragem. Um analisador de qualidade de energia ajuda a identificar o espectro e a localização do problema. Registre a carga e os estados de operação, separando medições de tensão e corrente em potência nominal e com dimerização.

A sigla THD deve vir acompanhada da grandeza: THD(I) para corrente ou THD(U) para tensão. Ela relaciona o conteúdo harmônico à componente fundamental. A eletrônica não linear de um driver pode produzir componentes de ordens 3, 5 ou 7, entre outras; seu efeito combinado depende dos demais equipamentos e da rede de alimentação.

Interferência, falha de outro equipamento e aumento na conta de energia não podem ser atribuídos automaticamente ao driver. Ele pode absorver corrente com componentes harmônicas, mas a investigação precisa considerar amplitude, espectro e condições efetivas da instalação.

Uma THD de corrente menor pode ser um critério de comparação entre drivers, sem provar que a tensão no quadro atende a todos os requisitos de qualidade. Corrente absoluta, carregamento dos circuitos, impedância da rede e outros consumidores também participam dessa avaliação.

Como definir o requisito de THD na compra?

Primeiro separaremos o requisito do produto da avaliação da instalação. Depois compararemos os drivers com tensão e carga equivalentes, incluindo a dimerização usada no projeto. A potência ajuda a organizar a consulta, mas não estabelece sozinha uma dispensa residencial ou uma única regra industrial.

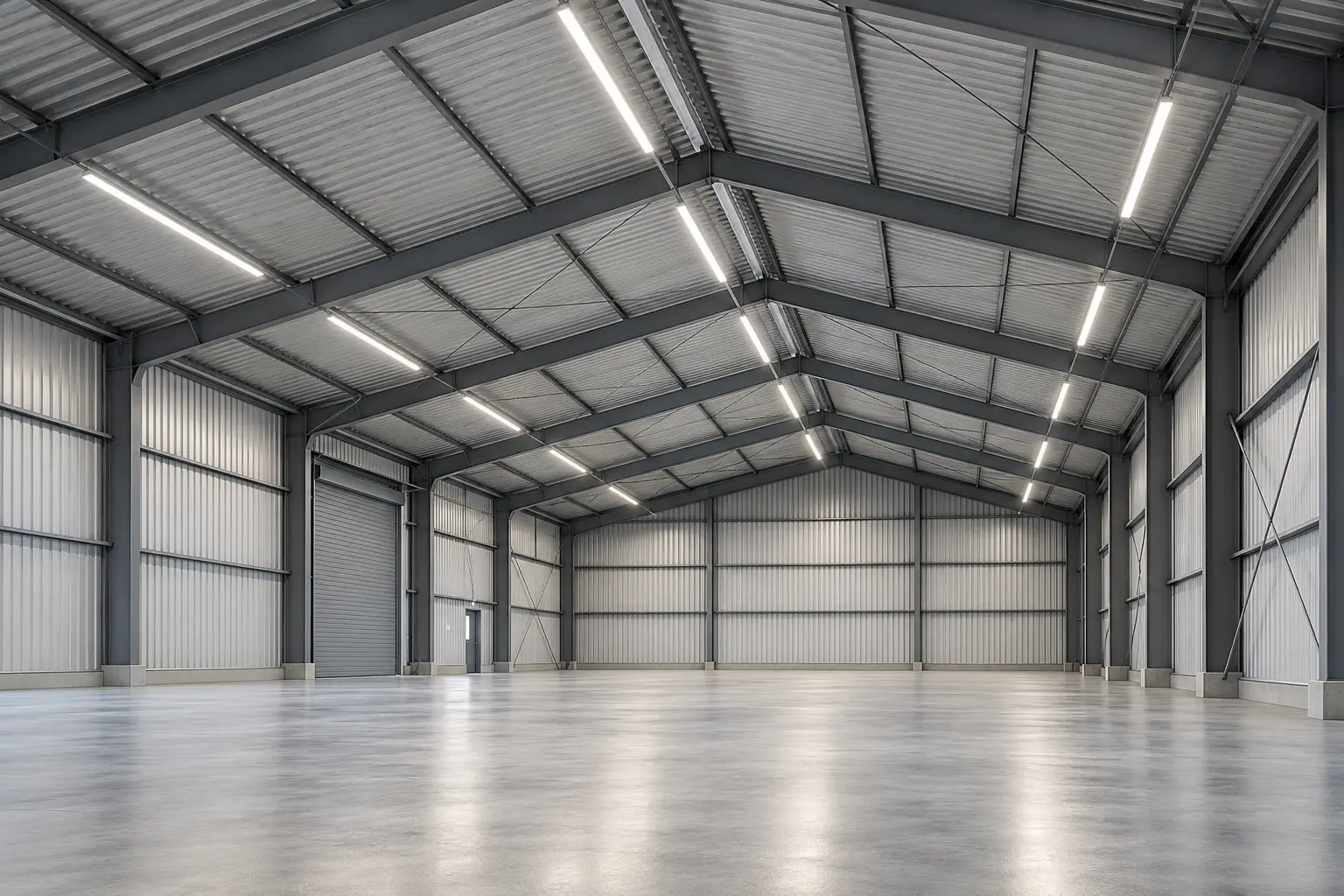

• Em galpões industriais, motores, inversores e outras cargas podem compartilhar a alimentação com a iluminação. Uma THD superior a 50% não é consequência inevitável desse uso: o diagnóstico deve preceder a decisão de instalar filtros.
• Em lojas e escritórios, conjuntos de painéis LED de 600 × 600 mm ou downlights LED de 50 W podem justificar uma análise da corrente harmônica combinada. A meta de até 15% precisa ser relacionada ao ensaio e à especificação do projeto; ela não garante ausência de efeitos na rede.
• Na iluminação pública LED, o grau IP65 e os requisitos elétricos tratam de características diferentes. Metas abaixo de 15% ou 10% só devem ser adotadas quando sustentadas pela especificação ou pelas condições de conexão, sem atribuí-las indistintamente às distribuidoras brasileiras.

Quais medidas podem reduzir a distorção?

• Selecionar o driver para a aplicação: compare emissões nas mesmas condições de tensão, carga e dimerização. O projeto eletrônico e o dimensionamento importam; potência maior ou marca conhecida não resolvem, por si sós, a questão. Conferir a meta de THD abaixo de 15%.
• O valor inferior a 15% apresentado como referência comercial é uma proposta de seleção, não um limite universal para qualquer luminária ou instalação no Brasil. Verifique a especificação aplicável, o método de ensaio e o estado de carga a que o dado corresponde.
• Filtros podem fazer parte de uma solução quando o estudo elétrico demonstrar sua necessidade. A escolha e o dimensionamento dependem do espectro e da instalação; um percentual elevado na ficha de um produto não autoriza acrescentá-los sem análise.

Distingua a ficha do driver do diagnóstico da rede

A ficha técnica apoia a seleção do produto; uma anomalia exige saber onde e em que situação ocorre. Registre circuitos, outras cargas e estados de funcionamento para o responsável definir as medições. Trocar luminárias sem investigar pode manter a causa original.

Para aprofundar a relação entre cargas, medição e correção, consulte a documentação da CIRCUTOR sobre qualidade de energia.

Quando a iluminação opera parte do dia com fluxo reduzido, peça dados nesses estados, além do ensaio nominal. As propostas precisam usar bases equivalentes de tensão e carga. Essa comparação evidencia informações ausentes antes que se atribua a um único percentual o comportamento de toda a instalação.

Registre a corrente junto com o percentual

Anote a corrente medida e o estado de carga ao comparar percentuais. Um valor relativo elevado em carga muito baixa não descreve sozinho a contribuição absoluta para o circuito. O responsável pelo estudo deve analisar essas grandezas em conjunto.

Mantenha um registro dos estados de operação

Identifique quais conjuntos estavam ligados, o nível de dimerização e outros equipamentos em funcionamento. Repetir a medição em condições comparáveis ajuda a separar mudanças na iluminação de alterações nos demais consumidores da instalação.

A decisão será documentada com o modelo do driver, a tensão de alimentação e os níveis de dimerização. Compararemos os resultados com o responsável pelo projeto elétrico e, em instalações existentes, preservaremos as medições anteriores e posteriores à intervenção. Assim, poderemos avaliar uma melhoria real sem transformar uma meta comercial em diagnóstico de todos os problemas da rede.
