Luminárias high bay série B com bateria de emergência
Se precisar de dimerização, consulte o driver DALI ou 0–10 V para luminárias industriais com controle de intensidade. Referências a petróleo, gás ou mineração não comprovam aprovação para atmosferas explosivas. Em fábricas, galpões ou depósitos, confira separadamente autonomia e fluxo de emergência. A eficácia de até 190 lm/W é declarada para operação normal. Na série B, compare 100, 150 e 200 W nominais com bateria de autonomia informada de 1–3 horas.
- Modelo de referência: série HOYUWO-HB-B (EM)
- Tensão de entrada: 120–277 VCA, 50/60 Hz
- Fator de potência: >0,95
- Distorção harmônica total: <10%
- Grau de proteção: IP65; verificar as condições de montagem
- Resistência a impactos: IK08
- Classe de isolação: Classe I
- Temperatura de operação: −35 a +55°C
- LEDs Lumileds SMD; eficácia luminosa informada: 160–190 lm/W citados para os LEDs; o fluxo da luminária completa deve ser confirmado na tabela e no ensaio da versão.
- Bateria de lítio para emergência: autonomia informada de 1–3 horas com 10–30 W.
- Confira as condições ambientais admissíveis para o driver e para o conjunto.
- Proteção contra surtos: opções de 4/10 kV
- Garantia de até 5 anos, conforme as condições da versão
- Conformidade declarada para o mercado europeu: CE, RoHS, LVD e EMC; solicite a documentação do modelo e verifique os requisitos aplicáveis no Brasil.
| Código | Potência | Dimensões | Fluxo luminoso | Funcionamento de emergência | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB(EM) | 100W±5% | Ø248*H155mm | 15000-16000lm | 10–15 W com autonomia informada de 1–3 horas | Solicitar ficha técnica |
| HOYUWO-HB-150WB(EM) | 150W±5% | Ø308*H165mm | 22500-24000lm | 15–20 W com autonomia informada de 1–3 horas | Solicitar ficha técnica |
| HOYUWO-HB-200WB(EM) | 200W±5% | Ø360*H175mm | 30000-32000lm | 30 W com autonomia informada de 1–3 horas | Solicitar ficha técnica |
- Dimerização: PWM/0–10 V/DALI
- Opções de alimentação: 12/24/36/48 VCC.
- sensor de movimento
- iluminação de armazéns
- Iluminação de estação ferroviária
- Iluminação de supermercados
Ao selecionar luminárias para instalação em altura em galpões, oficinas ou armazéns, considere as posições de prateleiras e postos de trabalho. Esses dados orientam a distribuição óptica e a quantidade de luminárias no cálculo.
Escolha correntes de aço para suspensão ou suportes angulares para fixação de sobrepor, conforme o modelo.

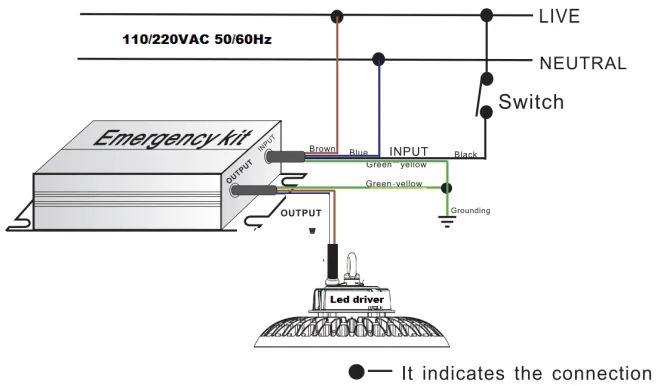

Consulte a ligação da luminária equipada com bateria de emergência:
O que confirmar antes do pedido
Solicite a faixa de temperatura admissível para o conjunto completo, incluindo o driver. Considere a temperatura perto da cobertura, que pode ser diferente da registrada junto ao piso.
Forneça ao instalador a corrente de partida declarada do driver para dimensionar o circuito e definir o número de luminárias conectadas.
O projeto deve verificar a carga suportada pela estrutura, a suspensão prevista e o acesso para manutenção. Execute fixações e conexões conforme o manual do modelo.
A iluminação de emergência tem o mesmo desempenho do funcionamento normal?
Não se deve presumir equivalência. Quando houver kit de emergência, confirme separadamente a bateria, a autonomia e o fluxo luminoso ou a potência nesse modo. A potência nominal da luminária descreve o funcionamento normal e não define o desempenho em emergência.
Quais medidas conferir antes do pedido?
Confira o suporte com o desenho do HOYUWO-HB-100WB(EM), que indica Ø248 × A155 mm. Confirme as medidas da versão fornecida sem aplicá-las automaticamente às demais variantes.
A altura do galpão basta para escolher esta luminária?
Não. Inclua máquinas, estantes e superfícies de trabalho no desenho e confira a fotometria antes de definir potência e quantidade de luminárias.
Qual sistema de dimerização precisa constar no pedido?
Selecione o driver e o protocolo em conjunto com o sistema de comando do projeto. O pedido deve identificar a combinação compatível com a versão exata da luminária.
Descrição acessível das imagens
Imagem 1 · Instalação
- Fase
- Neutro
- Interruptor
- Kit de emergência,
- SAÍDA
- marrom
- Azul
- ENTRADA
- Verde-amarelo
- Preto
- /SAÍDA
- Aterramento
- Driver LED
- — Indica a conexão
