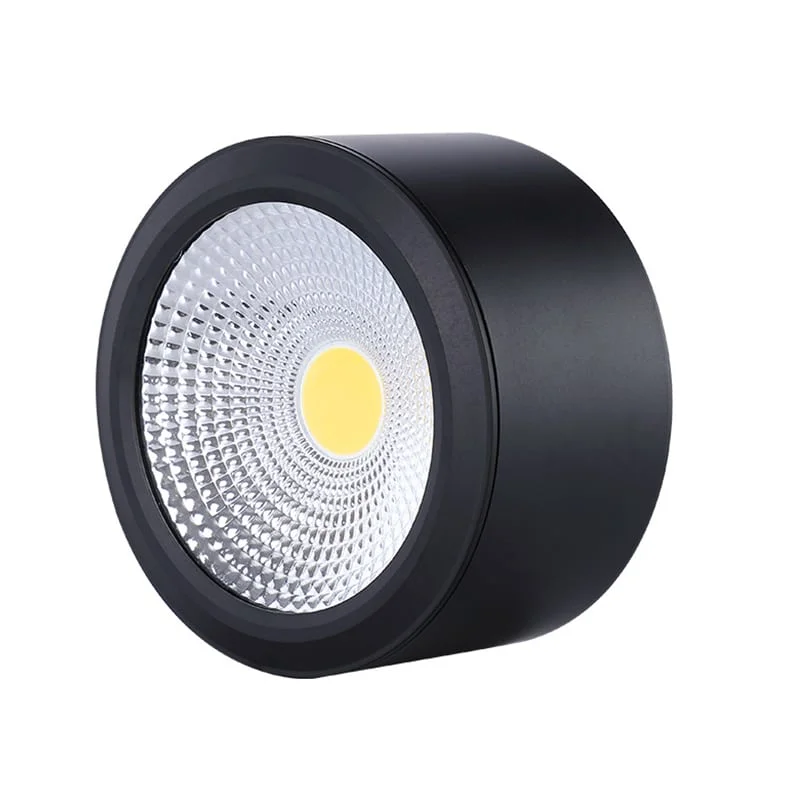

Mini downlight de sobrepor de 5W a 18W

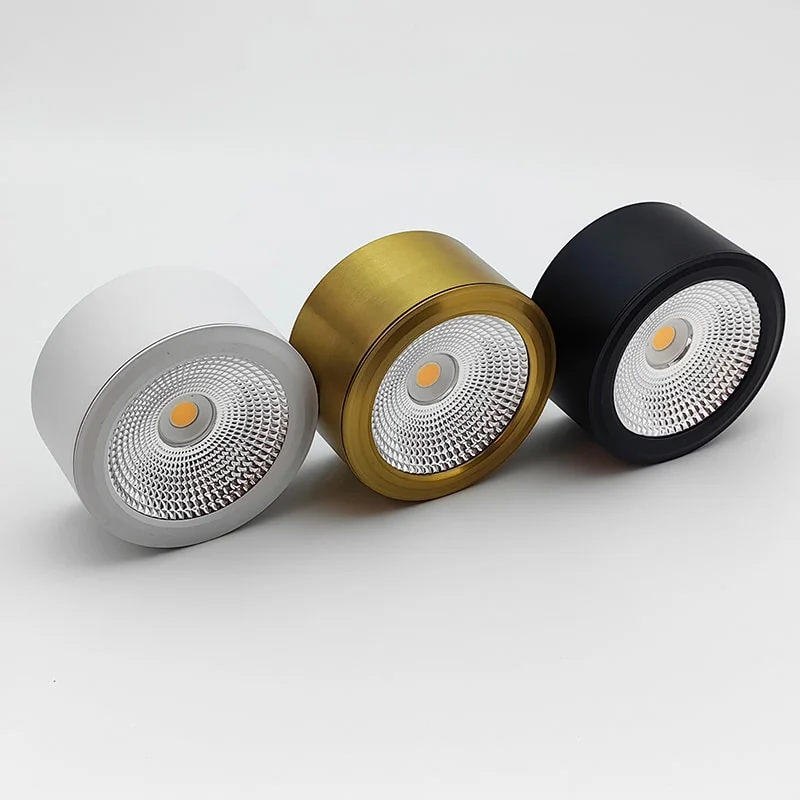

Compare estes downlights compactos de sobrepor para corredores, quartos, salas, armários ou vitrines. Os acabamentos são preto fosco, branco fosco e dourado, com corpos de 45mm, 55mm ou 65mm de altura. Há versões com driver isolado para 110/220–240VCA. Confira a tensão indicada no código escolhido e a compatibilidade com a rede do local antes de energizar.
- Instalação: de sobrepor no teto.
- Ângulo de abertura: distribuição ampla de 120°
- Driver LED: driver isolado integrado incluído
- Tensão de entrada: 220–240VCA, 50/60Hz
- Classe de isolação: classe II
- Fator de potência: 0,5
- Rendimento: 85%
- Grau de proteção: IP20, com IP44 na face frontal
- Material: corpo metálico e cobertura de PC/vidro
- Acabamento: branco fosco, preto fosco ou dourado
- Chip LED: Epistar/Osram COB
- SDCM: <5 ou 3
- Índice de reprodução de cor: >90
- Temperatura de cor: 3000K/4000K–4500K/6000K–6500K
- Vida útil declarada: >50.000 h
- Garantia do fabricante: 3 anos
| Código | Potência | Dimensões | Fluxo luminoso | Ficha técnica |
|---|---|---|---|---|
| HOYUWO-FM-5WB-1 | 5W±5% | Ø70*H45mm | 450-500lm | Solicitar ficha técnica |

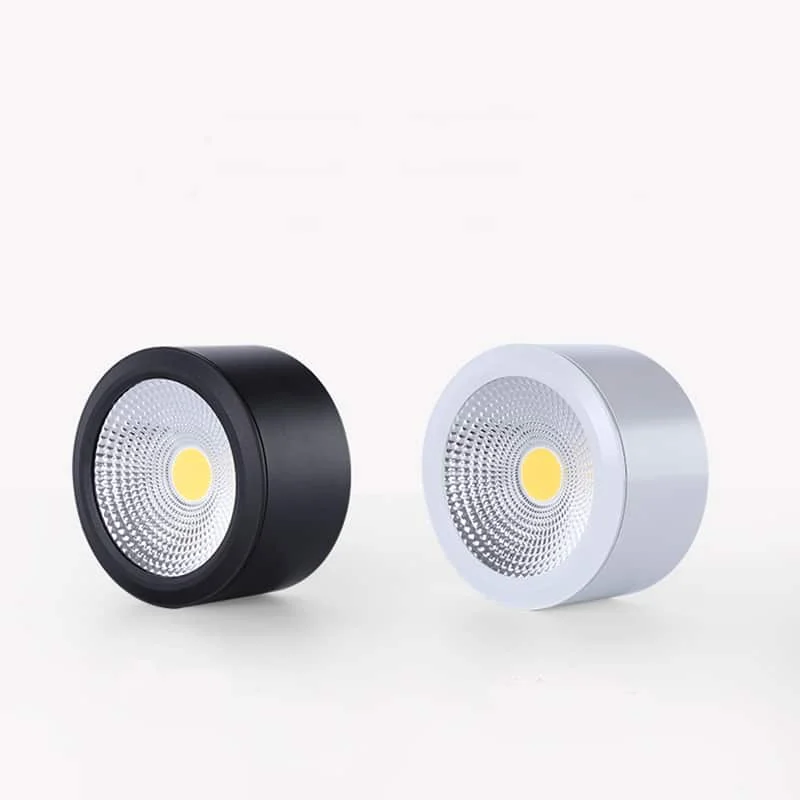

| HOYUWO-FM-7WB-1 | 7W±5% | Ø70*H45mm | 630-700lm | Solicitar ficha técnica |
| HOYUWO-FM-10WB-1 | 10W±5% | Ø90*H55mm | 850-1000lm | Solicitar ficha técnica |
| HOYUWO-FM-15WB-1 | 15W±5% | Ø115*H65mm | 1350-1500lm | Solicitar ficha técnica |
| HOYUWO-FM-18WB-1 | 18W±5% | Ø135*H65mm | 1650-1800lm | Solicitar ficha técnica |
- Acabamentos disponíveis: preto fosco, branco fosco e dourado
O que confirmar antes do pedido
Reserve acesso ao driver e às conexões mesmo depois de concluir o forro. Além da altura da luminária, é necessário conferir o espaço para retirar e substituir o driver durante a manutenção.
Solicite o arquivo fotométrico da combinação exata de óptica e acabamento para avaliar a distribuição luminosa e o ofuscamento no projeto.
Este modelo pode ser avaliado para a iluminação de adegas, armários, quartos e salas.
Conforme a óptica escolhida e a instalação permitida, este modelo pode compor a iluminação geral do ambiente ou destacar uma área específica.
Antes da montagem, reúna o desenho técnico, as características da estrutura e a solução de acesso ao driver. Um instalador qualificado deverá realizar as conexões conforme as instruções do fabricante.
Quais medidas conferir antes do pedido?
Para conferir o encaixe do HOYUWO-FM-5WB-1, compare a estrutura com o desenho de Ø70*H45mm. Confirme essas cotas para a versão fornecida antes de preparar a fixação, pois outros modelos podem ter medidas diferentes.
Como escolher a óptica deste downlight?
A escolha depende da distância de instalação e da superfície que receberá a luz. Fachos estreitos concentram mais a iluminação; confirme a distribuição e os níveis resultantes por meio de um cálculo luminotécnico.
Quais informações precisam constar na proposta deste modelo?
Identifique a alimentação, o acabamento, a temperatura de cor e a versão no pedido. Confirme as opções disponíveis para o código específico, sem pressupor que todas as alternativas da linha se aplicam a ele.
Descrição acessível das imagens
Imagem 1 · Instalação
- Manual de instalação
- 1. Gire o corpo para retirar o suporte de fixação ao teto.
- 2. Fixe o suporte ao teto.
- 3. Com o circuito desenergizado, conecte o driver LED à alimentação de 110/220V especificada para a versão correspondente.
- 4. Montagem concluída
