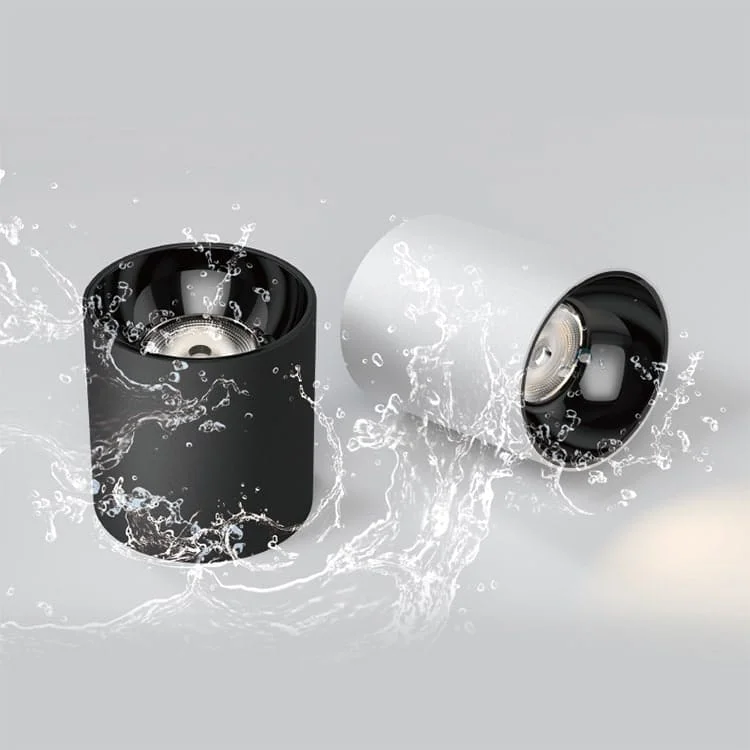

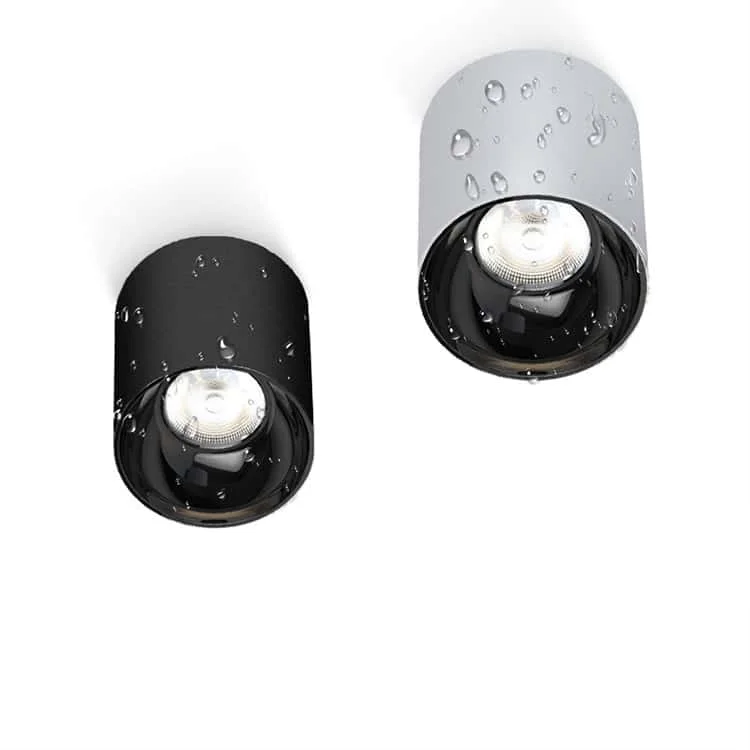

Downlight cilíndrico IP65 de sobrepor
Em uma reforma ou sob uma laje de concreto, avalie a montagem de sobrepor sem abrir um recorte para embutir. Para instalação sob beirais, em passagens externas ou áreas úmidas, confira a montagem e as conexões. A ficha informa IP65. O downlight cilíndrico possui entrada elétrica protegida e vidro com junta de vedação.
- Instalação: de sobrepor no teto
- Grau de proteção: IP65; verificar as condições de montagem
- Material: corpo de alumínio fundido sob pressão + refletores
- Temperatura de cor: 2700–3000 K / 4000–4500 K / 5700–6000 K
- Chip LED: Bridgelux ou Osram
- SDCM: <5 ou <3,
- Índice de reprodução de cor: >90
- Driver LED: Eaglerise/DNF/Suncom/DONE; baixa cintilação declarada na ficha, com condições de ensaio a confirmar
- Tensão de entrada: 110/220–240 VCA, 50/60 Hz; confirmar a versão para a rede do projeto
- Fator de potência: >0,5 ou >0,8
- Vida útil declarada: >50.000 horas
- Conformidade declarada para o mercado europeu: CE e RoHS. Solicitar a documentação do modelo e verificar os requisitos aplicáveis no Brasil.
- Garantia do fabricante: 3/5 anos
| Código | Potência | Dimensões | Fluxo luminoso | Ficha técnica |
|---|---|---|---|---|
| HOYUWO-FM-10WF | 10W±5% | Φ75 × A117 mm | 900-1100lm | Solicitar ficha técnica |
| HOYUWO-FM-15WF | 15W±5% | Φ95*H128mm | 1300-1500lm | Solicitar ficha técnica |
| HOYUWO-FM-20WF | 20W±5% | Φ95*H128mm | 1800-2100lm | Solicitar ficha técnica |
| HOYUWO-FM-25WF | 25W±5% | Φ120*H150mm | 2300-2600lm | Solicitar ficha técnica |
| HOYUWO-FM-30WF | 30W±5% | Φ120*H150mm | 2800-3000lm | Solicitar ficha técnica |
| HOYUWO-FM-40WF | 40W±5% | Φ147*H180mm | 3800-4200lm | Solicitar ficha técnica |
| HOYUWO-FM-50WF | 50W±5% | Φ170*H200mm | 4700-5200lm | Solicitar ficha técnica |
- Opções de dimerização TRIAC/0–10V/DALI
- Opções de tensão de entrada: 12, 24 ou 48 VCC
- Com os acessórios de suspensão correspondentes, pode funcionar como downlight pendente.
O que confirmar antes do pedido
Reserve acesso ao driver e às conexões mesmo depois de concluir o forro. Além da altura da luminária, é necessário conferir o espaço para retirar e substituir o driver durante a manutenção.
- varanda
- Cozinha
- Banheiros
- banheiro
- banheiro
A montagem pode ser embutida ou de sobrepor somente quando a versão escolhida permitir essa instalação. Para definir a óptica, diferencie a iluminação geral do ambiente do destaque em objetos ou superfícies específicas.
Use as cotas do modelo para preparar o alojamento ou suporte e definir o acesso à alimentação. A montagem deve seguir o manual da luminária e respeitar as condições do forro.
O que significa a proteção indicada para esta versão?
O grau IP, isoladamente, não comprova resistência química ou à corrosão. Para o ponto específico de um banheiro ou área úmida, comparamos as condições ambientais com as instruções de montagem. Conferimos a adequação do driver, da conexão e da posição. Na ficha, verificamos quais partes e formas de instalação são abrangidas pela proteção.
Quais medidas conferir antes do pedido?
Ao substituir uma luminária, informamos suas medidas sem deduzi-las pela potência. Conferimos também ancoragens, entradas de cabo e componentes externos. O desenho do HOYUWO-FM-10WF indica Φ75 × A117 mm. Esses dados devem ser comparados com o suporte e a versão solicitada, pois outras variantes podem ter dimensões diferentes.
Como escolher a óptica deste downlight?
A escolha depende da distância de instalação e da superfície que receberá a luz. Fachos estreitos concentram mais a iluminação; confirme a distribuição e os níveis resultantes por meio de um cálculo luminotécnico.
Qual sistema de dimerização precisa constar no pedido?
Selecione o driver e o protocolo em conjunto com o sistema de comando do projeto. O pedido deve identificar a combinação compatível com a versão exata da luminária.
Descrição acessível das imagens

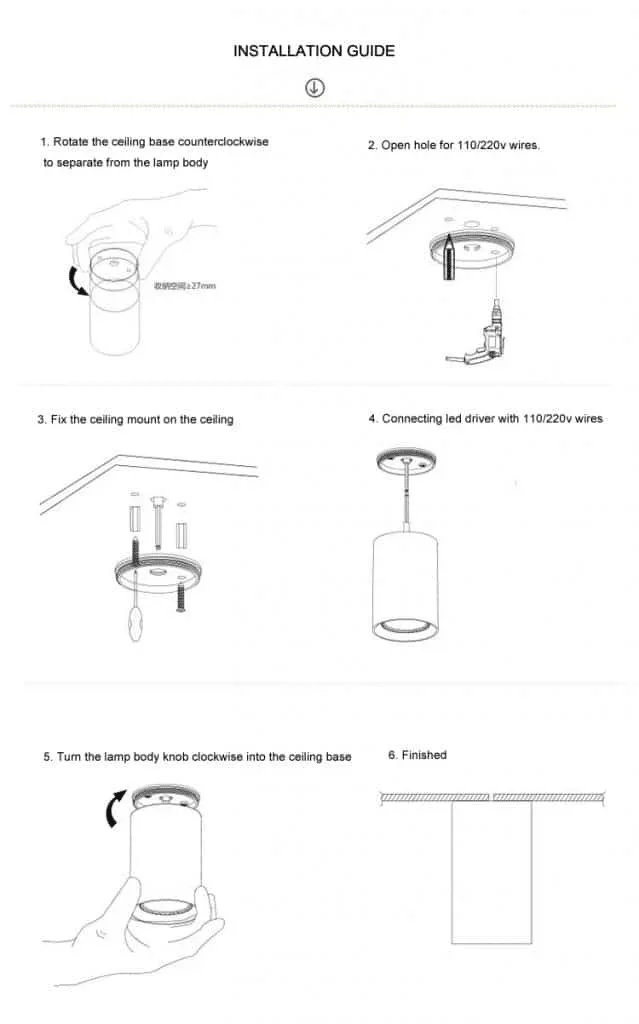

Imagem 1 · Instalação
- Orientações de instalação
- 1. Gire a base de teto no sentido anti-horário para separá-la do corpo da luminária.
- 2. Prepare a passagem do cabo de alimentação indicado na imagem como 110/220 V; confirme a tensão do modelo e mantenha o circuito desenergizado.
- 3. Fixe o suporte no teto.
- 4. Com o circuito desenergizado, conecte o driver LED à alimentação de 110/220 V correspondente à versão fornecida.
- 5. Gire o corpo da luminária no sentido horário para fixá-lo à base de teto.
- 6. Verifique se a instalação foi concluída conforme o manual.
