Iluminação de campo de futebol: projeto conforme o uso
Um campo de bairro pode receber treino durante a semana e partidas no fim de semana, enquanto um estádio com transmissão exige outras verificações. Para o projeto brasileiro, descreva primeiro as atividades, a competição e a captação de imagens prevista. Só depois compare os refletores. Os desenhos e as quantidades desta página são exemplos de leitura de uma solução; não substituem o cálculo luminotécnico nem comprovam atendimento às exigências do campo real.
Reúna as medidas do terreno, as alturas disponíveis e a rotina de utilização antes de pedir orçamento. As dimensões abaixo indicam a escala dos exemplos. Elas não definem o número final de refletores nem substituem as medidas e condições estabelecidas para a modalidade e a competição.
- Quadra para cinco jogadores por equipe (Exemplo de dimensões: 40 m de comprimento por 20 m de largura.)
- Campo para sete jogadores por equipe (Exemplo de dimensões: 65 m de comprimento por 45 m de largura.)
- Campo para onze jogadores por equipe (Exemplo: 105 × 68 m. O material de origem também apresenta 105–110 × 68–75 m; confirme as dimensões aplicáveis à competição, sem adotar essa faixa como regra geral.)
Descrição e texto da imagem
- Exemplo de quadra para cinco jogadores por equipe.
- Indicação do desenho: 2 × 200/300 W LED. As cotas e dimensões fazem parte do exemplo, sem constituir um projeto para qualquer quadra.
Descrição e texto da imagem
- Exemplo de campo para sete jogadores por equipe.
- Indicação do desenho: 2 × 400 W LED. Confira a geometria ilustrada antes de interpretar a quantidade.
Descrição e texto da imagem
- Exemplo de campo para onze jogadores por equipe.
- Indicação do desenho: 6 × 400 W LED. Cotas e dimensões pertencem ao exemplo e precisam ser verificadas no projeto real.
| Dimensões | Refletores por poste | Quantidade total de refletores | Altura dos postes |
| Quadra para cinco jogadores por equipe | 2*200W/300W | 24 | 8-10m |
| Campo para sete jogadores por equipe | 2*400W | 24 | 12-15m |
| Campo para onze jogadores por equipe | 6*400W | 72 | 15-18m |
Para interpretar a tabela, localize os postes na planta e relacione posição, altura e ângulo de abertura do facho com uniformidade, ofuscamento e entorno. As quantidades são exemplos do material de origem; contar refletores não demonstra que a área terá a distribuição necessária. Não use esses números como orçamento calculado ou prova de conformidade.
Solicite uma avaliação de iluminação para o campo
Relacione a fotometria à posição dos postes
Compare as restrições do local com as curvas fotométricas antes de distribuir os suportes. Os esquemas mostram soluções pelos cantos ou pelas laterais. A escolha deve considerar espaço disponível, arquibancadas e direções de observação de jogadores e público, além do acesso à manutenção.
Exemplos de posicionamento dos postes.
Os ângulos do desenho ajudam a interpretar sua geometria, mas não devem ser transferidos automaticamente para um campo brasileiro. Nesse exemplo, os suportes ficam fora dos setores traçados a 10° do centro da linha de gol e a 5° do centro da lateral. Confirme a pertinência dessa disposição no estudo específico e nas regras da competição.
Altura do poste
Avalie a área coberta por cada facho e sua sobreposição com os demais ao estudar a altura de montagem. O cálculo permite examinar a uniformidade do conjunto; a altura do poste, isoladamente, não informa a qualidade da iluminação.
O controle de ofuscamento deve considerar as luminárias, o apontamento e as posições de observação. A figura propõe um ângulo mínimo de 25° na geometria ilustrada entre centro do campo e suportes. Esse valor, sozinho, não comprova condições visuais adequadas em outro projeto.
Descrição e texto da imagem
- Poste de iluminação
Os desenhos permitem comparar quatro suportes nos cantos com distribuições laterais de quatro, seis ou oito postes. A escolha final depende do estudo fotométrico e das condições do local.
Exemplos de posição dos postes na iluminação lateral.
Inclua na análise a direção do olhar do goleiro em relação aos refletores. A figura utiliza uma faixa de 10° em cada lado da linha de gol para o caso ilustrado; mantenha essa indicação ligada ao desenho, sem tratá-la como uma regra suficiente para qualquer campo.
Altura de montagem dos postes laterais.
Observe no desenho a relação entre a parte inferior dos refletores e o ponto correspondente na linha central. O ângulo proposto de pelo menos 25° deve ser avaliado dentro da geometria real, junto com distribuição da luz e ofuscamento.
Descrição e texto da imagem
- Poste de iluminação
Defina os critérios de desempenho para o jogo
| Aplicação | Iluminância (lx) | Uniformidade da iluminância | Características da fonte de luz | Ofuscamento | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Eh | Evmai | Evaux | Uh | Evmai | Evaux | Ra | Tcp (K) | GR | ||||
| U1 | U2 | U1 | U2 | U1 | U2 | |||||||
| Treino e recreação | 200 | — | — | — | 0,3 | — | — | — | — | ≥20 | — | ≤55 |
| Partidas amadoras e treino profissional | 300 | — | — | — | 0,5 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
| Partidas profissionais | 500 | — | — | 0,4 | 0,6 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
| Transmissão de partidas nacionais e internacionais | — | 1000 | 750 | 0,5 | 0,7 | 0,4 | 0,6 | 0,3 | 0,5 | ≥80 | ≥4000 | ≤50 |
| Transmissão de grandes partidas internacionais | — | 1400 | 1000 | 0,6 | 0,8 | 0,5 | 0,7 | 0,3 | 0,5 | ≥90 | ≥5500 | ≤50 |
| Transmissão HDTV de grandes partidas internacionais | — | 2000 | 1400 | 0,7 | 0,8 | 0,6 | 0,7 | 0,4 | 0,6 | ≥90 | ≥5500 | ≤50 |
| Iluminação de reserva para captação de imagens | — | 1000 | — | 0,5 | 0,7 | 0,4 | 0,6 | — | — | ≥80 | ≥4000 | ≤30 |
Controle e cenas de iluminação do campo
Se o projeto precisar de avisos de falha, inclua essa função e seu responsável no escopo da proposta. Para comparar comandos, consulte quatro métodos de controle da iluminação LED. Organize horários e níveis reduzidos quando o conjunto for compatível, criando cenas identificáveis para treino, partida e manutenção sem acender desnecessariamente toda a instalação.
O que muda entre iluminar um campo e um estádio?
As expressões escolar, comunitário ou de treinamento não determinam, sozinhas, o requisito de iluminação. Registre as atividades e competições que acontecerão no local e estabeleça os critérios correspondentes.
Para ampliar a comparação, consulte o guia de iluminação de estádios. Se houver transmissão, inclua as necessidades das câmeras e da organização esportiva no estudo, junto com a utilização do campo. A captação de imagens pode exigir verificações que não aparecem na simples leitura de lux no plano horizontal.
Escolha uma montagem com estrutura e acesso adequados
Montagem em poste
Postes e torres no perímetro devem oferecer condições estruturais, alimentação e acesso para manutenção. A qualidade não é inferior apenas por esse tipo de montagem. Altura, óptica e apontamento precisam trabalhar em conjunto para produzir a distribuição prevista.
Instalação suspensa
Para refletores suspensos, avalie previamente cargas, suportes e acesso para inspeção ou troca. A estrutura precisa ser projetada para o sistema. Verifique também a fotometria nas posições reais: suspender a luminária não elimina automaticamente o ofuscamento para jogadores e espectadores.
Montagem na cobertura
Use a cobertura quando a estrutura e o acesso permitirem a instalação e a manutenção previstas. Depois, confirme apontamento e distribuição fotométrica. A existência de uma cobertura não garante que seus pontos de fixação sejam adequados ao resultado luminoso desejado.

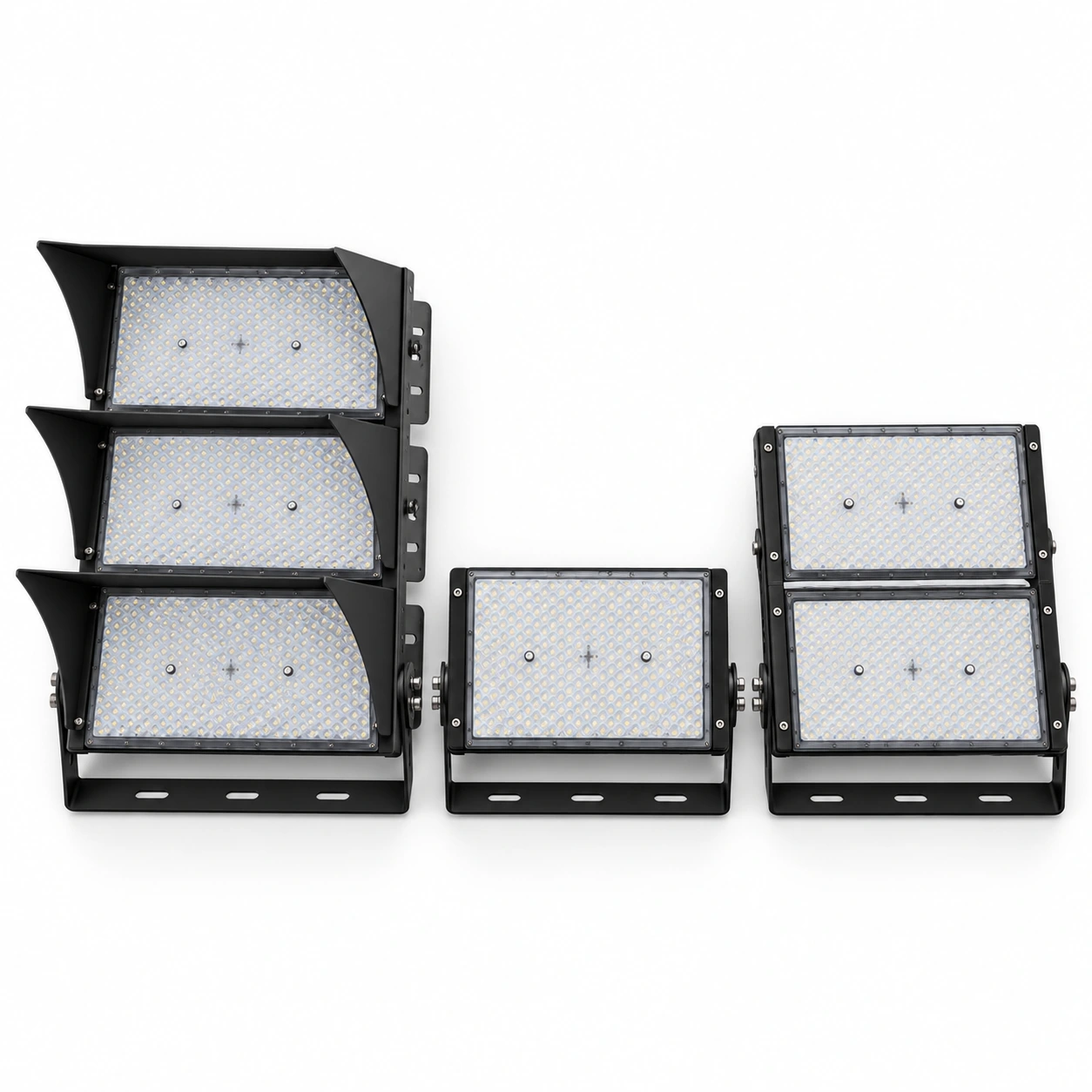

Refletores LED esportivos de 500–1500 W

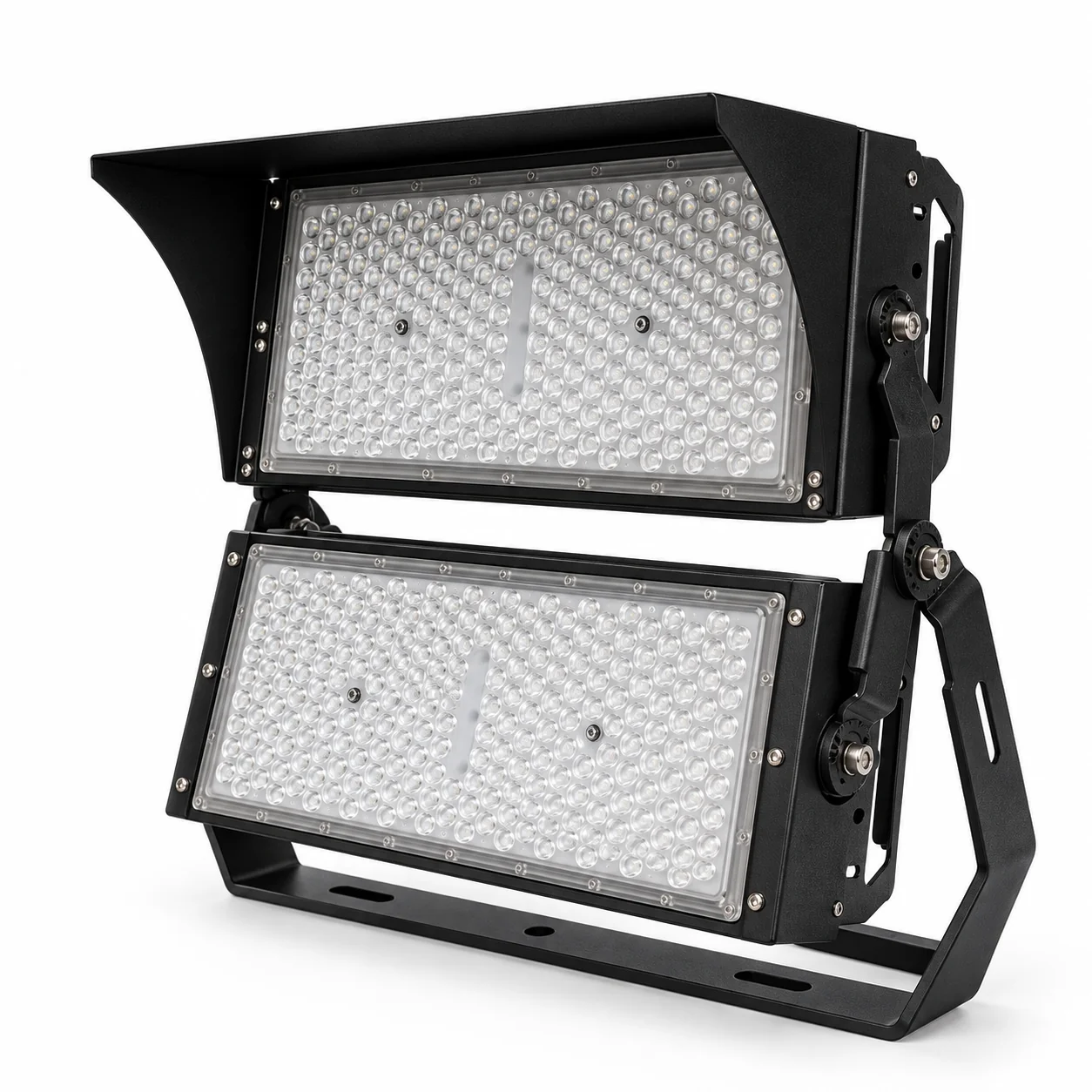

Refletores LED de alto fluxo de 250–2000 W para estádios e campos
Entregue o plano de apontamento à manutenção
Junte o plano de apontamento à lista de luminárias e controles. Para substituir um refletor, a potência não basta: código óptico, posição e regulagem influenciam o resultado. Esses registros permitem avaliar a reposição e preservar a distribuição originalmente aprovada.
Para aspectos de eficiência e entorno, uma referência estrangeira é o material do IDAE sobre iluminação externa na Espanha; ele não substitui os requisitos aplicáveis ao local brasileiro. Para compreender a avaliação internacional de sistemas esportivos, consulte também o Programa de Qualidade da FIFA para iluminação de campos.
Relacione as atividades às zonas do campo que estarão em operação. Treinar em uma parte da área e disputar uma partida completa podem exigir cenas diferentes. Registre como cada condição será ativada para que a equipe não precise improvisar combinações de refletores a cada evento.
Confirme os critérios da competição antes de contratar
Peça à entidade organizadora e ao responsável técnico os critérios da competição que o campo receberá. A FIFA distingue níveis de avaliação para instalações e informa que sua certificação depende do ensaio do sistema no local. Isso não equivale a certificar isoladamente qualquer refletor e não significa que todos os campos brasileiros tenham a mesma exigência.
Confira a instalação depois do apontamento final
A medição de entrega deve refletir a configuração realmente instalada, com posições, cenas e orientações registradas. Compare o resultado com os critérios aprovados, incluindo o entorno e as direções de observação relevantes. Se uma óptica ou um driver mudar, avalie o efeito no conjunto antes de tratar a troca como equivalente.
Um campo bem iluminado precisa manter a condição prevista para cada atividade, sem operar sempre na intensidade máxima. Confirme o apontamento e as cenas na entrega, observe a luz que alcança o entorno e arquive os resultados do estudo e das medições. O conjunto de modelos, ópticas e regulagens documentados será a referência para conservar a distribuição ao longo do uso, inclusive depois de uma substituição.
