Spot TL-D com zoom em quatro aberturas

Código	Potência	Dimensões	Fluxo luminoso	Ângulo de abertura	Ficha técnica
HOYUWO-TL-10WD	10W±5%	Φ55*135mm	900-1100lm	Ajustável de 15° a 60°	Solicitar ficha técnica
HOYUWO-TL-15WD	15W±5%	Φ65*165mm	1350-1600lm	Ajustável de 15° a 60°	Solicitar ficha técnica
HOYUWO-TL-20WD	20W±5%	Φ75*170mm	1800-2200lm	Ajustável de 15° a 60°	Solicitar ficha técnica
HOYUWO-TL-25WD	25W±5%	Φ75*170mm	2300-2600lm	Ajustável de 15° a 60°	Solicitar ficha técnica
HOYUWO-TL-30WD	30W±5%	Ø80*L200mm	2800-3200lm	Ajustável de 15° a 60°	Solicitar ficha técnica

• Controle inteligente Zigbee por aplicativo, Google Home ou Amazon Alexa; conferir gateway e compatibilidade da versão solicitada.
• Dimerização opcional com driver compatível com corte de fase Triac, 0–10 V ou DALI.
• Trilho trifásico (4 condutores)

O que confirmar antes do pedido

Antes de acrescentar um spot a um trilho existente, solicite confirmação por escrito de compatibilidade com a marca e o modelo. Um encaixe aparentemente semelhante não basta para validar o adaptador.

Teste a luminária à distância real do objeto para avaliar a área iluminada e o ofuscamento observado ao longo do percurso dos clientes.

Em um trilho compatível, esta solução pode criar destaques em lojas, exposições e outros espaços internos. Relacione abertura e direcionamento à distância do objeto.

Preparamos a montagem identificando alimentação, fixações, adaptador e trilho compatíveis. O instalador executa as conexões conforme o manual; o uso de fita isolante, isoladamente, não define uma emenda adequada. Após fixar o spot, ajustamos sua direção e verificamos o funcionamento.

Defina primeiro o conjunto compatível de trilho e adaptador, as fixações e a alimentação. Siga as instruções desses componentes para instalar e orientar o spot.

Como definir o zoom ou o recorte do facho?

Avaliamos o contorno do facho e a luz que ultrapassa o objeto a partir do ponto de observação habitual do visitante. O ângulo nominal, sozinho, não determina a iluminância sobre uma obra ou vitrine. Testamos o ajuste na superfície prevista, considerando a distância de iluminação e as dimensões do objeto.

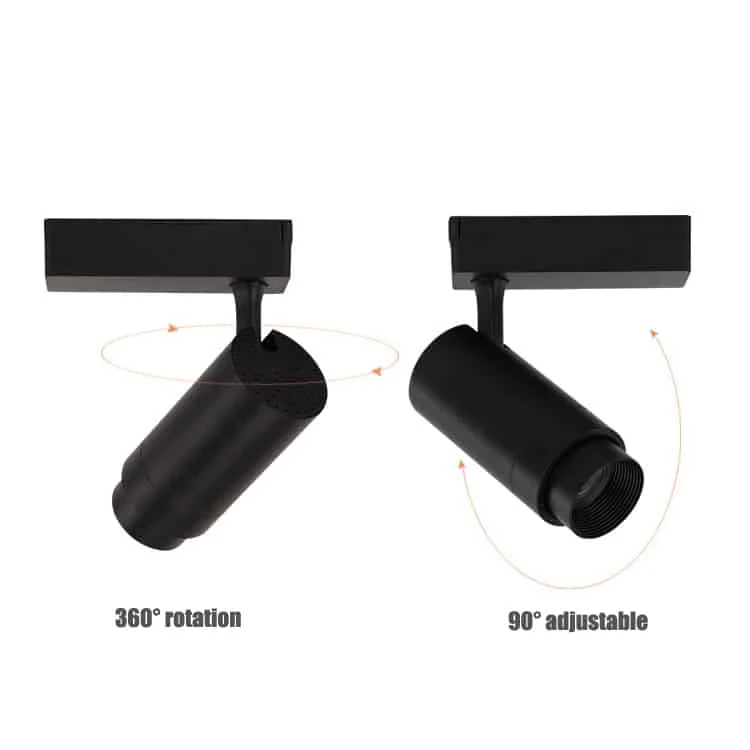

O que conferir ao direcionar esta luminária?

Verifique os limites de ajuste e a folga permitida pelo modelo. Na posição escolhida, evite que a fonte de luz fique diretamente no campo de visão de quem circula pelo ambiente.

Quais medidas conferir antes do pedido?

Para conferir o encaixe, consultamos o desenho do HOYUWO-TL-10WD, com Φ55 × 135 mm. As medidas devem corresponder à versão fornecida e não se aplicam automaticamente a toda a família.

Qual trilho e adaptador são necessários para este spot?

Identifique o modelo e os circuitos do trilho antes da escolha. Confira se o adaptador corresponde ao sistema tanto na parte elétrica quanto no encaixe mecânico.

Quais componentes são necessários para o controle inteligente?

Defina o comando e a plataforma de uso antes de selecionar a versão inteligente. Confirme a compatibilidade entre a luminária, o driver e o gateway antes de fechar o fornecimento.

Qual sistema de dimerização precisa constar no pedido?

Selecione o driver e o protocolo em conjunto com o sistema de comando do projeto. O pedido deve identificar a combinação compatível com a versão exata da luminária.
