Luminárias públicas SL-H com fechos de abertura e articulação

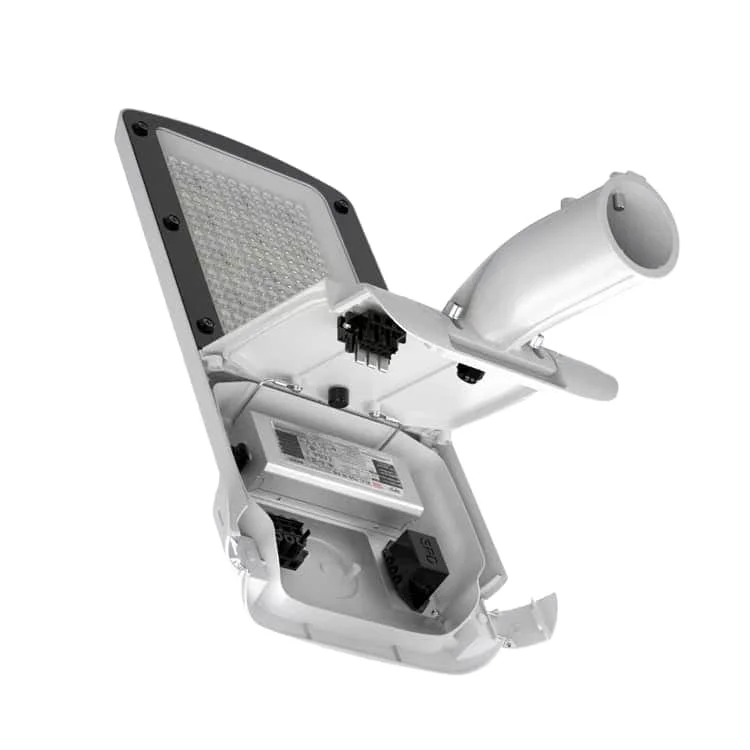

Antes de abrir a luminária, siga o procedimento de desenergização e as instruções da instalação. Confira os acessórios incluídos: há opções de fotocélula, dimerização 0–10 V/DALI e dispositivo de desconexão ao abrir o compartimento elétrico. O HOYUWO-SL-H permite acesso por fechos sem ferramentas e ajuste da articulação de até 90°.

  • Diâmetro de encaixe no poste: Ø60–65 mm
  • Acesso para manutenção sem ferramentas: sim
  • Inclinação ajustável informada: 0° a +90°
  • Conformidade declarada para o mercado europeu: CE e RoHS. Solicitar a documentação do modelo e verificar os requisitos aplicáveis no Brasil.
  • Garantia: 3/5 anos
  • Ângulo/distribuição: 60°/90°/120°/T2/T3/T4
  • Graus de proteção IP e IK: IP66 e IK08
  • Chip LED: Lumileds SMD3030
  • Índice de reprodução de cor: >70
  • Fator de potência: >0,95
  • Distorção harmônica total: <15%
  • Proteção contra surtos: 6/10 kV
  • Temperatura de cor: 3000/4000–4500/5500–5700/6000–6500 K
  • Driver LED: opções Meanwell/Philips/Sosen/Moso/SUNCOM
  • Tensão de entrada: 100–277 VCA, 50/60 Hz
Solicitar orçamento

CódigoPotênciaDimensõesFluxo luminosoFicha técnica
HOYUWO-SL-50WH50W±5%588 × 210 × 110 mm6500-7500lmSolicitar ficha técnica
HOYUWO-SL-100WH100W±5%600 × 258 × 110 mm13000-16000lmSolicitar ficha técnica
HOYUWO-SL-120WH120W±5%600 × 258 × 110 mm15000-18000lmSolicitar ficha técnica
HOYUWO-SL-150WH150W±5%700 × 258 × 110 mm19500-22500lmSolicitar ficha técnica
HOYUWO-SL-180WH180W±5%700 × 258 × 110 mm22000-24000lmSolicitar ficha técnica
HOYUWO-SL-200WH200W±5%705 × 308 × 110 mm26000-30000lmSolicitar ficha técnica
HOYUWO-SL-240WH240W±5%705 × 308 × 110 mm28000-32000lmSolicitar ficha técnica
HOYUWO-SL-300WH300W±5%788 × 335 × 115 mm39000-44000lmSolicitar ficha técnica

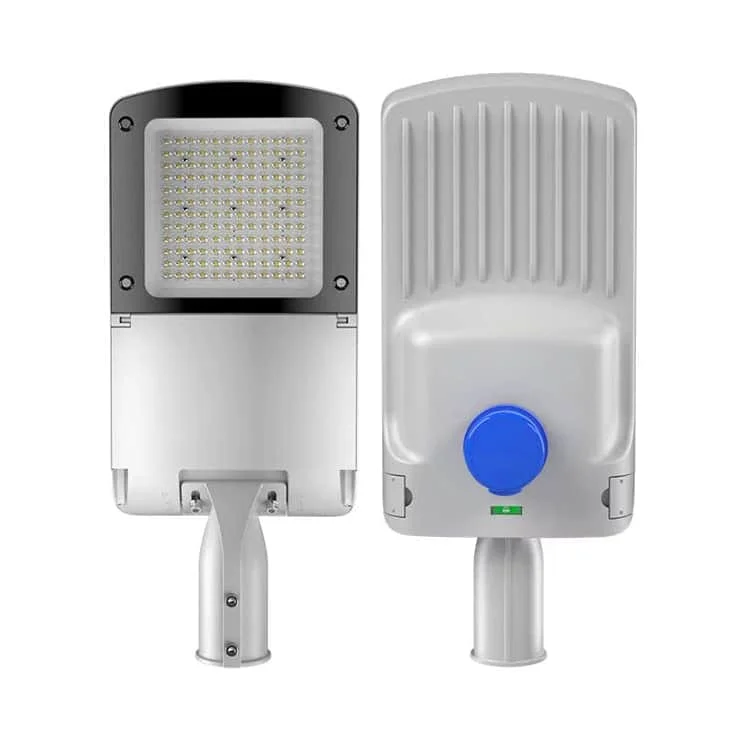

  • Fotocélula crepuscular
  • Dimerização 0–10V ou DALI
  • Dispositivo de desconexão, conforme a versão

O que confirmar antes do pedido

Solicite o fluxo emitido para o hemisfério superior considerando a óptica e a inclinação previstas. Um resultado medido com a luminária horizontal não representa automaticamente uma instalação inclinada.

Ao selecionar esta luminária externa, avalie a fotometria juntamente com as dimensões do local e as condições de operação previstas no projeto.

A montagem e as conexões devem seguir o manual, com a alimentação elétrica desligada e isolada durante os trabalhos.

Como verificar a inclinação da luminária no poste?

Confira o ajuste mecânico do encaixe e a inclinação prevista no cálculo da via. Avalie o ofuscamento e a emissão acima da horizontal na posição real de montagem.

Quais medidas preciso verificar?

Use o desenho do modelo para conferir o espaço de alojamento, os pontos de fixação e a área necessária para instalar e acessar o driver.

Como relacionar a óptica à altura e ao espaçamento dos postes?

Para avaliar a seleção, combine as dimensões da via com o arquivo fotométrico deste modelo.
