Downlight com duas chaves DIP para potência e cor

Antes de encomendar os downlights para uma reforma ou instalação nova, defina a configuração necessária. O driver possui duas chaves DIP: uma seleciona a potência e a outra a temperatura de cor, oferecendo nove combinações. Confirme as posições disponíveis para o código escolhido.

  • Tensão de entrada: 220–240VCA, 50/60Hz
  • Potências: de 5W a 40W Potências selecionáveis por chave DIP
  • Temperatura de cor: CCT selecionável Seleção de 3000K, 4000K e 6000K por chave DIP, conforme a versão
  • Instalação: embutida
  • Vida útil declarada: >50.000 h
  • Baixa cintilação declarada: confirmar os dados de ensaio da versão
  • Conformidade declarada no mercado europeu: CE, LVD, EMC e RoHS; confirmar documentação aplicável ao Brasil
  • Garantia do fabricante: 3/5 anos
  • Temperatura de operação: −25 a +55°C
  • Material: corpo de alumínio fundido sob pressão e cobertura de PC
  • Ângulo de abertura: 120°
  • Grau de proteção: IP20, com IP44 na face frontal
  • Fonte LED: Bridgelux ou Osram/Philips SMD2835
  • IRC: >80 ou 90
Solicitar orçamento

CódigoPotência selecionávelDimensõesDimensões do recorteFluxo luminosoCCT selecionável por chave DIPFicha técnica
HOYUWO-DL-9WE (CCT)9W 7W 5Wø115×H50mmΦ95-100mm550-950lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-15WE (CCT)15W 12W 10Wø145×H50mmΦ120-130mmFluxo luminoso: confirmar por modelo antes do pedido3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-25WE (CCT)25W 20W 18Wø191×H55mm170-175mm1800-2500lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-9WB (CCT)9W 7W 5Wø110×H50mmΦ85-95mm550-950lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-12WB (CCT)12W 10W 8Wø120×H50mmΦ95-105mm880-1300lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-15WB (CCT)15W 12W 10Wø145×H57mmΦ115-130mm1100-1600lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-25WB (CCT)25W 20W 18Wø191×H57mmΦ160-180mm1800-2500lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-12WA-1 (CCT)12W 10W 8WØ115*48mmΦ95-100mm880-1300lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-15WA-1(CCT)15W 12W 10WØ138*H56mmΦ115-120mm1100-1600lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-25WA-1(CCT)25W 20W 18WØ170*H62mmΦ150mm1800-2500lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica
HOYUWO-DL-40WN(CCT)40W 36W 25WØ230*H75mmΦ195-205mm2600-4200lm3000K/4000K/6500K selecionáveisSolicitar ficha técnica

Consulte kits de bateria para emergência com autonomia de 1–3 horas e potência de 2–5W, conforme a configuração.

O que confirmar antes do pedido

Solicitaremos a tolerância SDCM do modelo para avaliar possíveis diferenças de cor entre pontos de luz. A temperatura de cor nominal, isoladamente, não indica a dispersão cromática entre as unidades.

Reserve acesso ao driver e às conexões mesmo depois de concluir o forro. Além da altura da luminária, é necessário conferir o espaço para retirar e substituir o driver durante a manutenção.

Avalie a aplicação em quartos, salas, lojas, escritórios, supermercados e centros comerciais.

A montagem pode ser embutida ou de sobrepor somente quando a versão escolhida permitir essa instalação. Para definir a óptica, diferencie a iluminação geral do ambiente do destaque em objetos ou superfícies específicas.

Use as cotas do modelo para preparar o alojamento ou suporte e definir o acesso à alimentação. A montagem deve seguir o manual da luminária e respeitar as condições do forro.

Como definir potência e temperatura de cor selecionáveis?

Especifique no pedido as posições oferecidas pela versão e o ajuste desejado. Diferencie a escolha da tonalidade do branco da dimerização da intensidade luminosa.

Quais medidas conferir antes do pedido?

Compare o espaço com o desenho da HOYUWO-DL-9WE (CCT), que indica ø115×H50mm. Confira as medidas da versão fornecida, pois outras variantes podem ser diferentes.

Como escolher a óptica deste downlight?

A escolha depende da distância de instalação e da superfície que receberá a luz. Fachos estreitos concentram mais a iluminação; confirme a distribuição e os níveis resultantes por meio de um cálculo luminotécnico.

A iluminação de emergência tem o mesmo desempenho do funcionamento normal?

Não se deve presumir equivalência. Quando houver kit de emergência, confirme separadamente a bateria, a autonomia e o fluxo luminoso ou a potência nesse modo. A potência nominal da luminária descreve o funcionamento normal e não define o desempenho em emergência.

Produtos relacionados

Descrição acessível das imagens

Imagem 1 · Apresentação do produto

  • Temperatura de cor selecionável em três posições, 3CCT
  • Potência selecionável

Imagem 2 · Especificações

  • Temperatura de cor selecionável em três posições, 3CCT
  • Potência selecionável. Série indicada: HOYUWO-DL-E

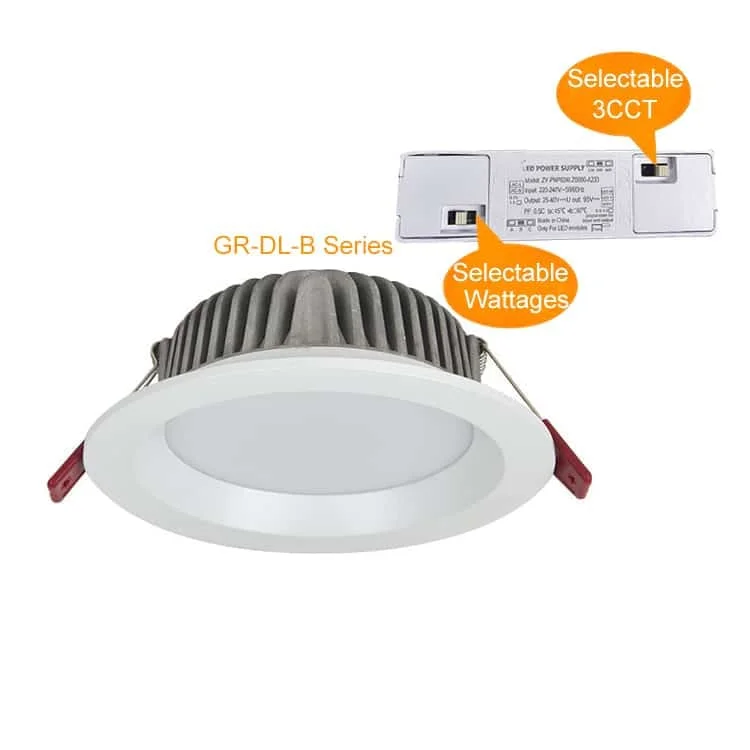

Imagem 3 · Especificações

  • Série HOYUWO-DL-B, com seleção 3CCT e de potência

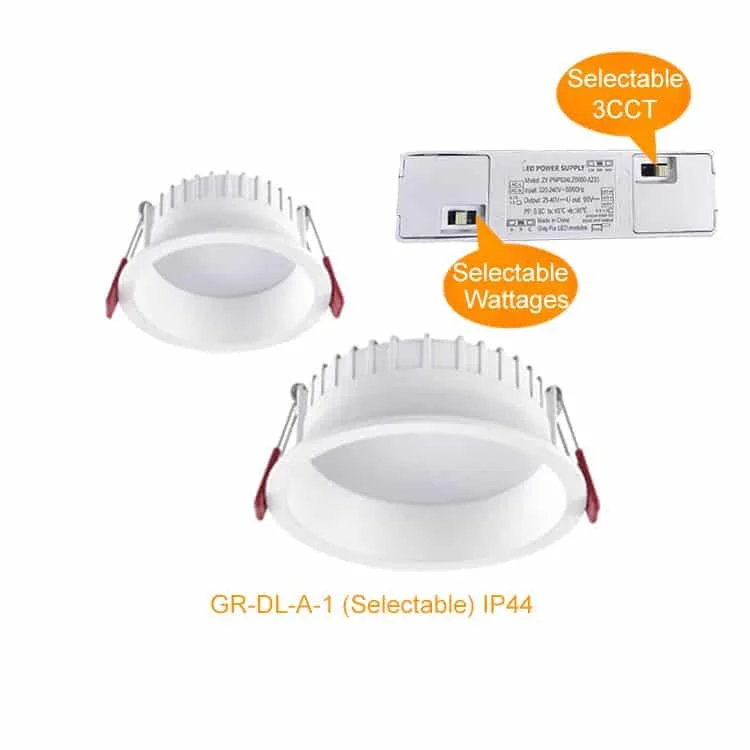

Imagem 4 · Especificações

  • Temperatura de cor selecionável em três posições, 3CCT
  • Potência selecionável. Modelo HOYUWO-DL-A-1; grau de proteção IP44

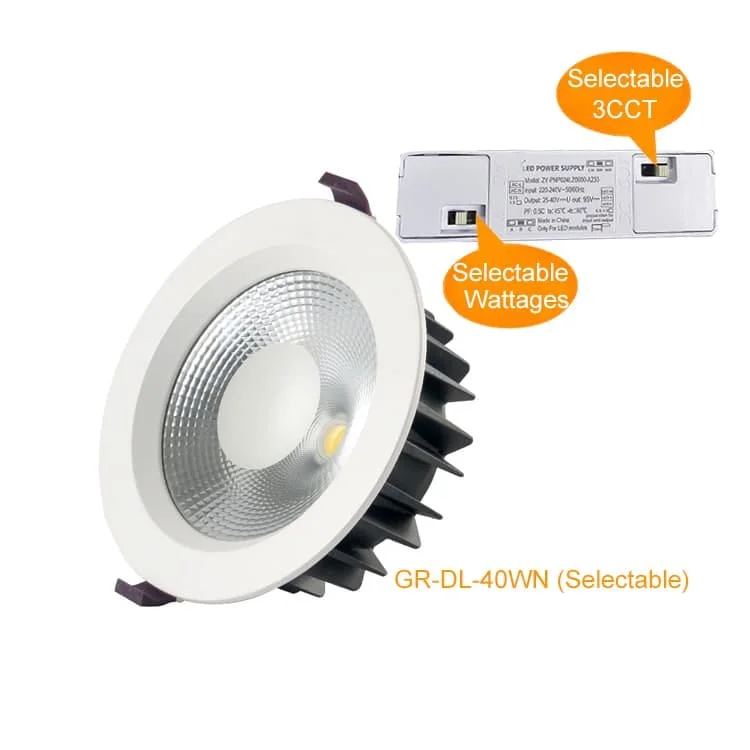

Imagem 5 · Especificações

  • Temperatura de cor selecionável em três posições, 3CCT
  • Potência selecionável. Modelo indicado: HOYUWO-DL-40WN

Imagem 6 · Especificações

  • Temperatura de cor selecionável em três posições, 3CCT
  • Potência selecionável. Série indicada: HOYUWO-DL-B
