Spot direcionável de embutir com rotação de 350°

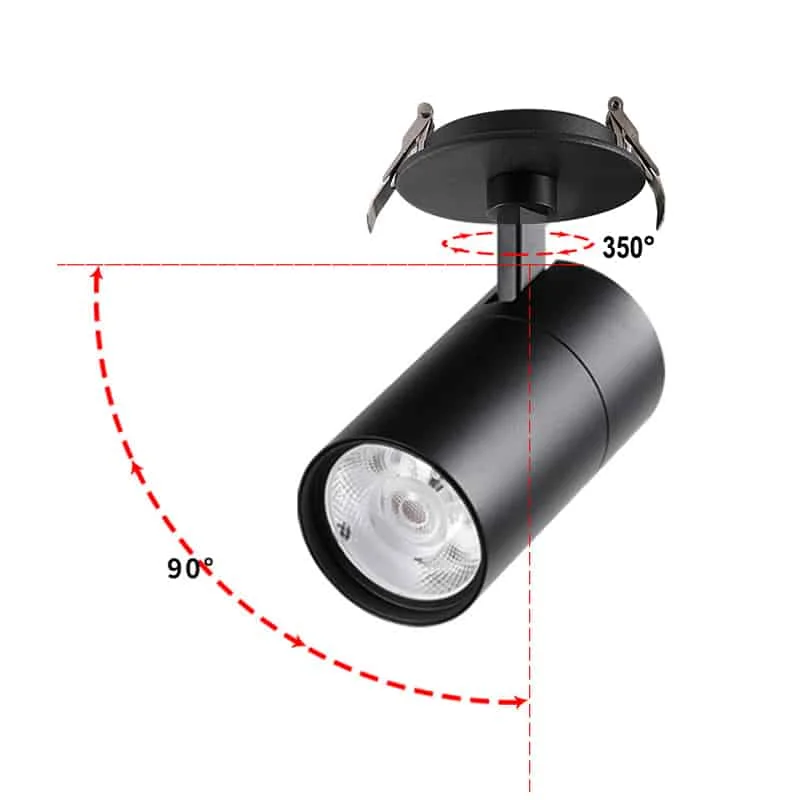

Para criar iluminação de destaque a partir do teto, avalie este spot de embutir com acabamento preto fosco ou branco fosco. O mecanismo permite inclinação vertical de 90° e rotação de 350°. Em escritórios, museus, hotéis ou salas, confira a distribuição do facho na altura de montagem e a visibilidade da fonte a partir das áreas de permanência e circulação.
- Materiais: corpo de alumínio fundido sob pressão e lente

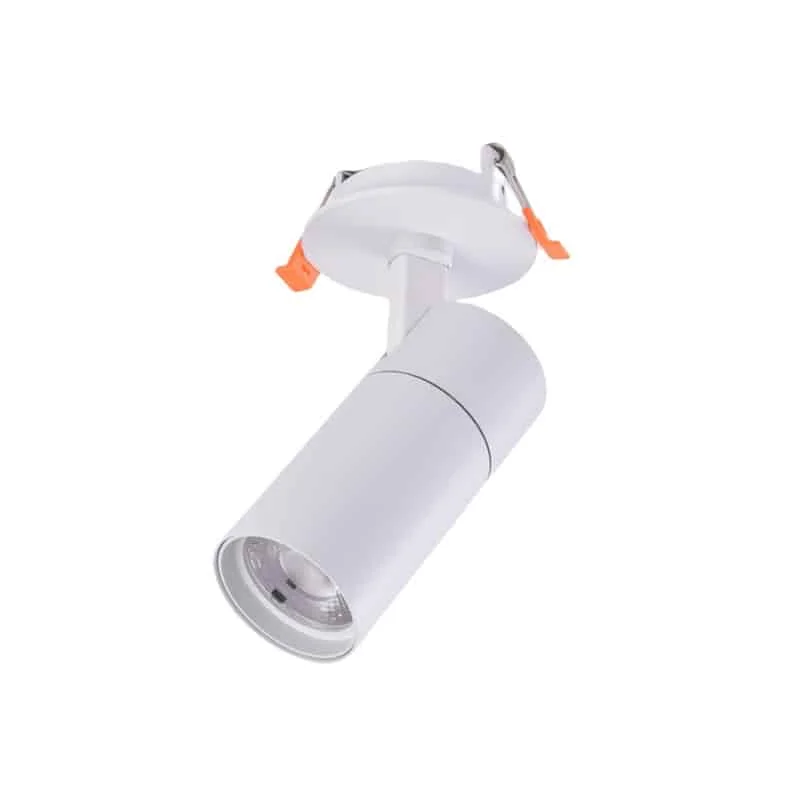

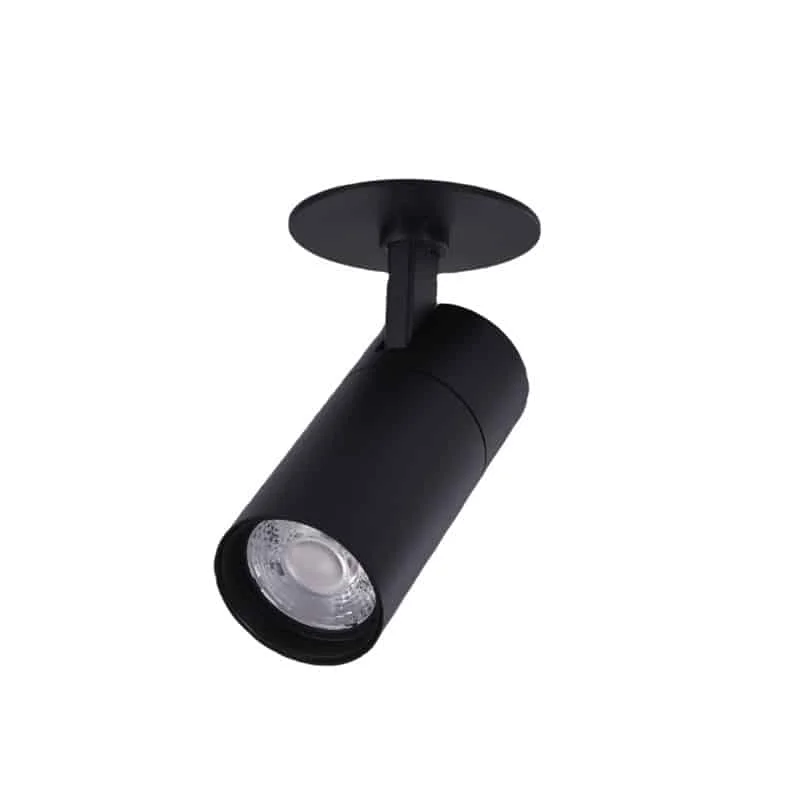

- Acabamento: preto fosco ou branco fosco
- Ângulo de abertura: 15°/24°/36°
- Baixa cintilação declarada: confirmar os dados de ensaio da versão
- Tensão de entrada: 220–240VCA, 50/60Hz
- Fator de potência: 0,5 padrão, com opções >0,9
- Distorção harmônica total: <15%
- Proteção contra surtos: opções de 1kV e 2,5kV
- Grau de proteção: IP20, para ambientes internos
- Índice de reprodução de cor: >90
- SDCM: <5 ou 3
- Temperatura de cor: 2700K–3000K/4000K–4500K/5500K–6000K
- Garantia: 3/5 anos
- Conformidade declarada para o mercado europeu: CE e RoHS; verificar a documentação aplicável ao fornecimento no Brasil
| Código | Potência | Dimensões | Dimensões do recorte | Fluxo luminoso | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-7 | 7W±5% | Φ50*L100mm | Φ75mm | 600-700lm | Solicitar ficha técnica |
| HOYUWO-DL-10WG-7 | 10W±5% | Φ50*L100mm | Φ75mm | 900-1000lm | Solicitar ficha técnica |
| HOYUWO-DL-15WG-7 | 15W±5% | Φ60*L135mm | Φ75mm | 1300-1500lm | Solicitar ficha técnica |
| HOYUWO-DL-20WG-7 | 20W±5% | Φ60*L135mm | Φ75mm | 1800-2000lm | Solicitar ficha técnica |

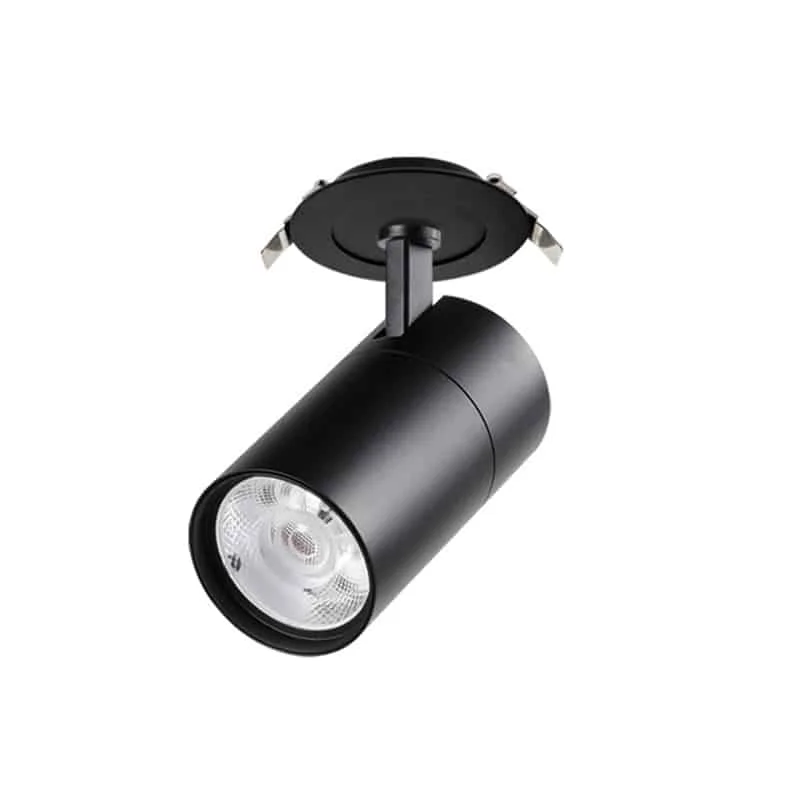

| HOYUWO-DL-30WG-7 | 30W±5% | Φ80*L150mm | Φ75mm | 2700-3000lm | Solicitar ficha técnica |
| HOYUWO-DL-35WG-7 | 35W±5% | Φ80*L170mm | Φ75mm | 3300-3500lm | Solicitar ficha técnica |
- Dimerização: opções TRIAC/0–10V/DALI
- Kit de emergência
O que confirmar antes do pedido
Preveja a retirada do driver mesmo depois de finalizar o forro. Reserve espaço suficiente para acesso, desconexão e substituição durante a manutenção.
Conforme a óptica escolhida e a instalação permitida, este modelo pode compor a iluminação geral do ambiente ou destacar uma área específica.
Prepare o recorte conforme o desenho de montagem apresentado abaixo.
Compare o desenho técnico com os pontos de fixação e o esquema elétrico antes da montagem. A instalação deve ocorrer com o circuito desenergizado, seguindo o procedimento do modelo fornecido.
O que verificar ao ajustar a direção do spot?
Confira a folga e os limites de direcionamento. Observe a luminária a partir das áreas de uso para verificar se a fonte fica diretamente visível.
Quais dimensões devem ser verificadas?
Compare as cotas do desenho, o alojamento e os pontos de fixação com o espaço de instalação. Reserve também a área necessária para o driver e seu acesso.
Como escolher a óptica?
No cálculo luminotécnico, diferencie a iluminação geral da iluminação de destaque e avalie o ângulo do facho a partir da posição real de montagem.
Descrição acessível das imagens

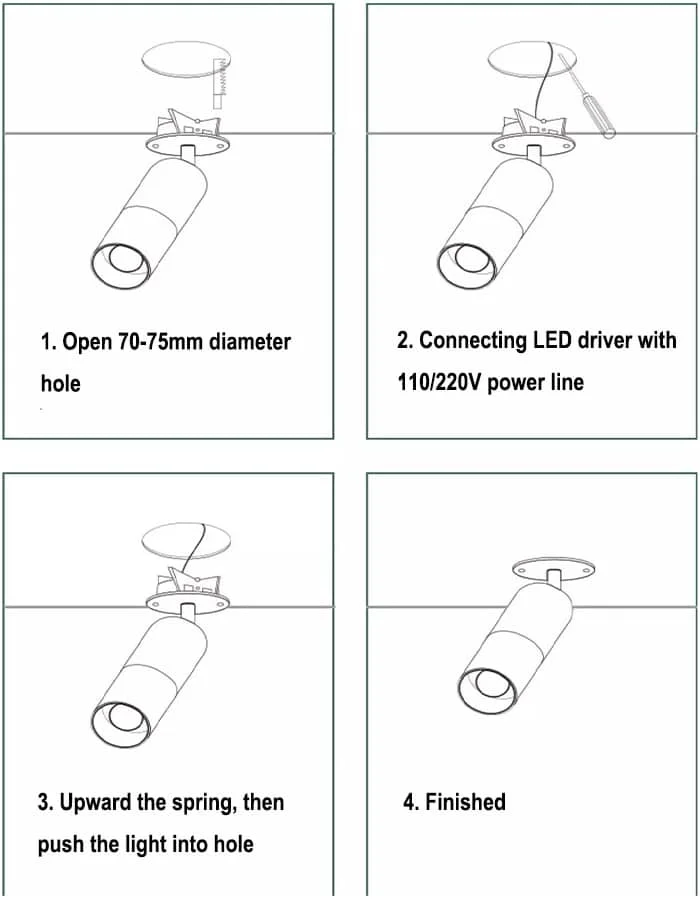

Imagem 1 · Instalação
- 1. Faça um recorte de 70–75mm de diâmetro, conforme a versão indicada no desenho.
- 2. Com o circuito desligado, conecte o driver LED à alimentação de 110/220V prevista para a versão.
- 3. Recolha as molas e introduza a luminária no recorte.
- 4. Instalação concluída.
