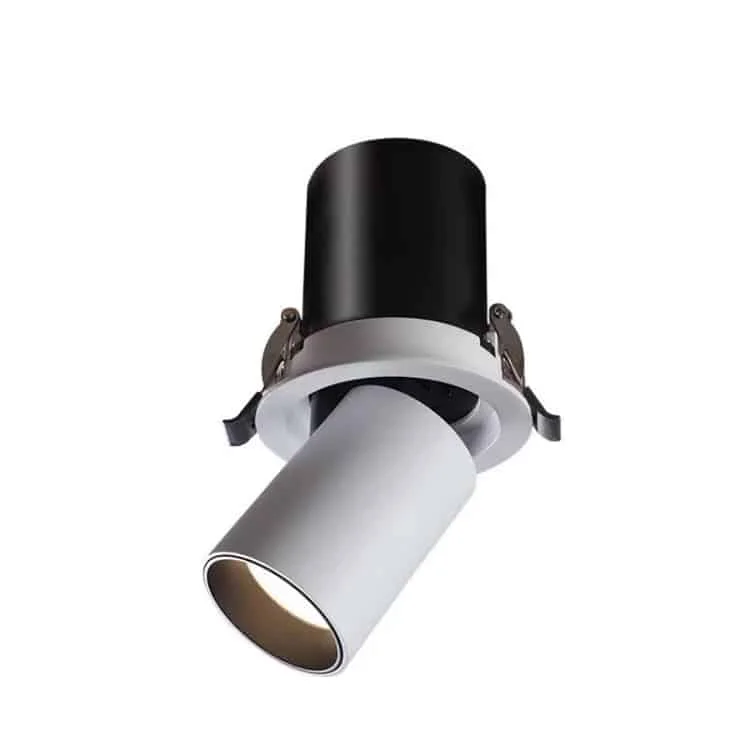

Downlight extraível com rotação de 360° e ajuste de 90°

Para residências ou ambientes comerciais, escolha corpo redondo ou retangular. Mantenha o módulo dentro do corpo quando precisar de luz para baixo ou extraia-o para iluminar um objeto ou parede. O movimento informado é de 360° na horizontal e 90° na vertical.

  • Formato: quadrado ou redondo
  • Baixa cintilação declarada na ficha; verificar as condições de ensaio.
  • Vida útil declarada: >50.000 horas
  • Garantia: 3/5 anos
  • Temperatura de operação: −25 a +50 °C
  • Conformidade declarada para o mercado europeu: CE e RoHS. Solicitar a documentação do modelo e verificar os requisitos aplicáveis no Brasil.
  • Driver LED: Philips/Osram/LiFud/Eaglerise; baixa cintilação declarada na ficha, com condições de ensaio a confirmar
  • Fator de potência: >0,5 ou 0,9
  • Distorção harmônica total: <15%
  • Chip LED: COB Bridgelux/Osram/Citizen
  • SDCM: <5 ou 3, IRC >92
  • Temperatura de cor: 2700–3000 K, 4000–4500 K ou 5500–6500 K
  • Tensão de entrada: 110/220–240 VCA, 50/60 Hz; confirmar a versão para a rede do projeto
Solicitar orçamento

CódigoPotênciaDimensõesDimensões do recorteFluxo luminosoFicha técnica
HOYUWO-DLG-7WF7W±5%Φ90*H80mmΦ80mm630-700lmSolicitar ficha técnica
HOYUWO-DLG-15WF15W±5%Φ115*H105mmΦ100mm1300-1500lmSolicitar ficha técnica
HOYUWO-DLG-20WF20W±5%Φ135*H125mmΦ125mm1700-2000lmSolicitar ficha técnica
HOYUWO-DLG-25WF25W±5%Φ160*H125mmΦ145mm2300-2600lmSolicitar ficha técnica
HOYUWO-DLG-7WF*214W±5%L170*W90mmL155*W75mm1150-1400lmSolicitar ficha técnica
HOYUWO-DLG-15WF*230W±5%L210*W115mmL190*W95mm2650-3000lmSolicitar ficha técnica
HOYUWO-DLG-20WF*240W±5%L250*W140mmL230*W120mm3500-4000lmSolicitar ficha técnica
HOYUWO-DLG-25WF*250W±5%L303*W160mmL285*W145mm4800-5500lmSolicitar ficha técnica

  • Opções de baixa tensão de 12–60 VCA/VCC; confirmar tensão e corrente da versão
  • redondo ou retangular
  • Dimerização opcional: Triac/0–10 V/DALI
  • Kit de bateria de emergência: 30% da potência, com autonomias informadas de 1, 2 ou 3 horas.

O que confirmar antes do pedido

Reserve acesso ao driver e às conexões mesmo depois de concluir o forro. Além da altura da luminária, é necessário conferir o espaço para retirar e substituir o driver durante a manutenção.

  • centro comercial
  • hotel
  • Escritórios
  • museu
  • Salas de exposição
  • Sala de estar/jantar

A montagem pode ser embutida ou de sobrepor somente quando a versão escolhida permitir essa instalação. Para definir a óptica, diferencie a iluminação geral do ambiente do destaque em objetos ou superfícies específicas.

Preparamos a montagem de embutir, dimensionando o recorte e a fixação conforme o desenho e o manual do modelo.

Instalação do downlight extraível

Use as cotas do modelo para preparar o alojamento ou suporte e definir o acesso à alimentação. A montagem deve seguir o manual da luminária e respeitar as condições do forro.

O que conferir ao direcionar esta luminária?

Verifique os limites de ajuste e a folga permitida pelo modelo. Na posição escolhida, evite que a fonte de luz fique diretamente no campo de visão de quem circula pelo ambiente.

Quais medidas conferir antes do pedido?

Para conferir o encaixe, consultamos o desenho do HOYUWO-DLG-7WF, com Φ90 × A80 mm. As medidas devem corresponder à versão fornecida e não se aplicam automaticamente a toda a família.

Como escolher a óptica deste downlight?

A escolha depende da distância de instalação e da superfície que receberá a luz. Fachos estreitos concentram mais a iluminação; confirme a distribuição e os níveis resultantes por meio de um cálculo luminotécnico.

A iluminação de emergência tem o mesmo desempenho do funcionamento normal?

Não se deve presumir equivalência. Quando houver kit de emergência, confirme separadamente a bateria, a autonomia e o fluxo luminoso ou a potência nesse modo. A potência nominal da luminária descreve o funcionamento normal e não define o desempenho em emergência.

Qual sistema de dimerização precisa constar no pedido?

Selecione o driver e o protocolo em conjunto com o sistema de comando do projeto. O pedido deve identificar a combinação compatível com a versão exata da luminária.

Produtos relacionados

Descrição acessível das imagens

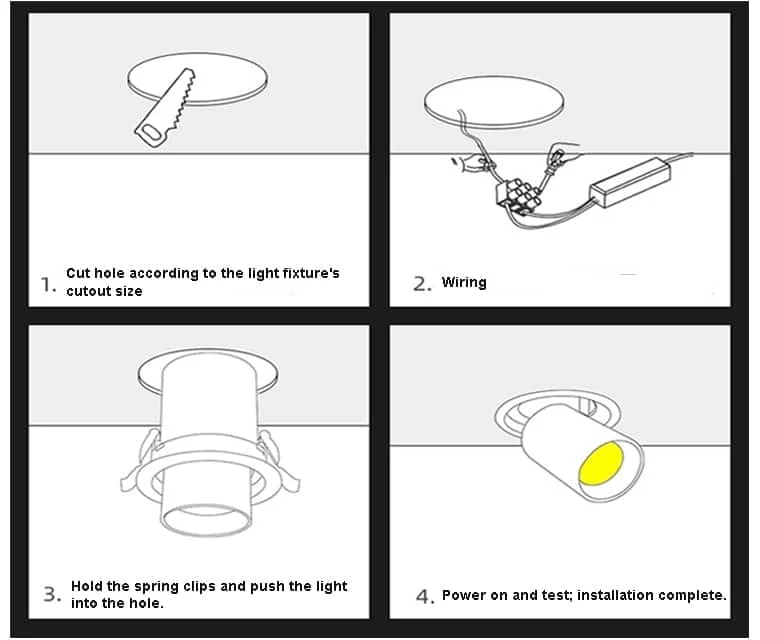

Imagem 1 · Instalação

  • Prepare a abertura conforme o desenho de recorte da luminária.
  • 1. Dimensões do recorte
  • 3. Recolha as molas de fixação e insira a luminária
  • no recorte, conforme o esquema.
  • 2. Conexão elétrica com a alimentação desligada
  • 4. Ao concluir, restabeleça a alimentação e verifique o funcionamento.
