Como ler uma ficha LED: diferencie chip, driver e luminária
Uma substituição começa pela aplicação e pelas condições de montagem existentes. Duas luminárias LED podem consumir a mesma potência e ainda apresentar distribuição, durabilidade e manutenção diferentes. Esta leitura da ficha técnica ajuda a relacionar a luz disponível com driver, óptica, corpo e ambiente. O chip participa da solução, mas não representa sozinho o desempenho do produto completo.
O que é um LED e como ele é construído?
O diodo emissor de luz é um semicondutor no qual uma alimentação apropriada permite recombinação de portadores e emissão luminosa. A produção de luz branca pode envolver fósforos ou mistura de emissões. Nem todas as cores, incluindo o branco, resultam do mesmo mecanismo de emissão direta.

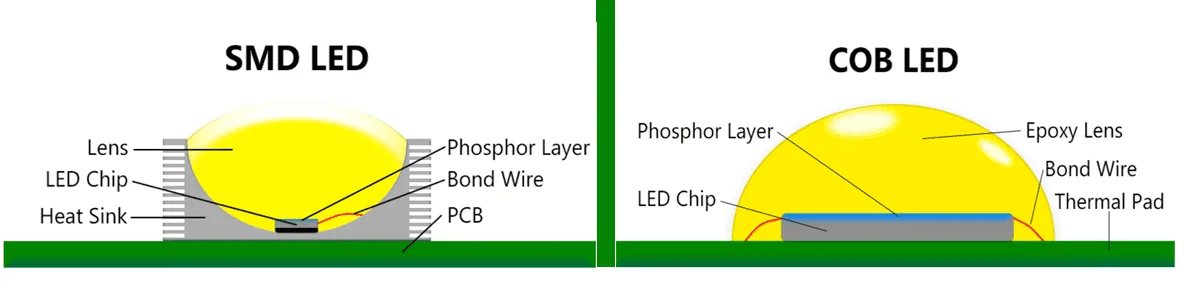

SMD e COB são formas diferentes de integração dos LEDs. Consulte a explicação das diferenças entre essas tecnologias para identificar as características de cada solução.
- Conforme a construção, o encapsulamento pode reunir chip, suporte, conexões, material encapsulante e fósforos.
- Suportes e conexões podem utilizar cobre, alumínio, cerâmica ou outros materiais. A escolha afeta o comportamento térmico e elétrico, mas um material isolado não define a qualidade de todo o componente.
- O exemplo construtivo cita fio de ouro com pureza de 99,9% e diâmetro de 0,8–1,0 mil. Outras soluções utilizam materiais diferentes, inclusive ligas de cobre. A avaliação depende do projeto e dos ensaios, sem deduzir uma classe de qualidade apenas pelo material.
- Os fósforos convertem parte da emissão do chip e contribuem para o espectro e a temperatura de cor resultantes.
- 5. A referência cita CREE, Bridgelux, Nichia, Osram e Epistar. Compare o componente específico: marca e país de origem não bastam para classificar o desempenho.
- 6. Também aparecem Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin e Dalian Lumei. Solicite dados do componente, em vez de presumir qualidade pelo nome.
Antes da montagem, confira ficha e marcações para identificar polaridade, formato e procedimento. Os terminais permitem conexão à placa conforme essas condições de projeto.

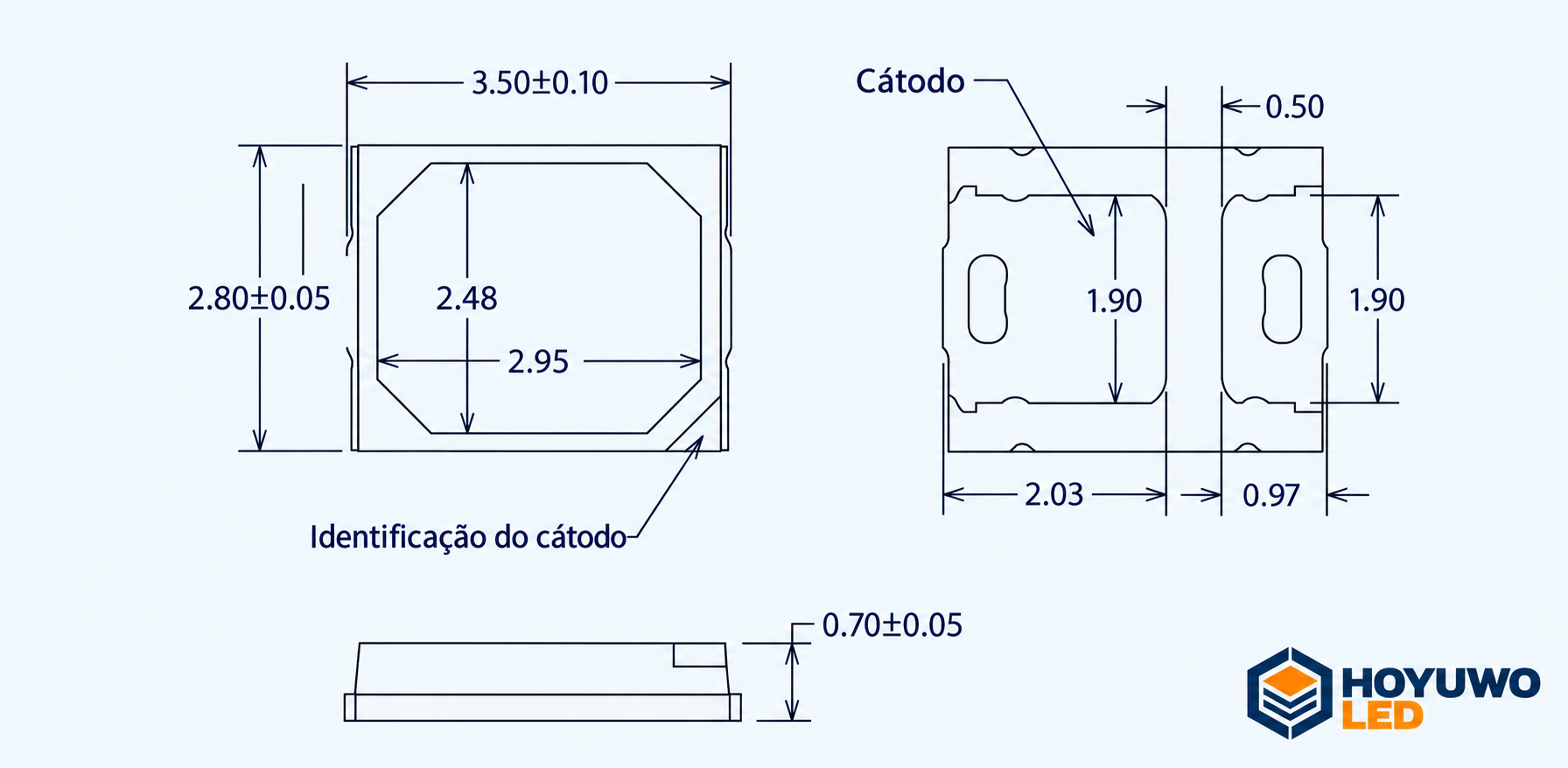

A faixa ilustrativa de 0,1–1 W por componente depende da referência e da alimentação. LEDs SMD podem aparecer em lâmpadas, spots, downlights, tubos, plafons e lineares. SMD 2835 indica dimensões de 2,8 × 3,5 mm; a lista de formatos inclui ainda 3030, 5050, 5730, 5630, 4040 e 7030. COB, ou Chip-on-Board, é outra forma de integração, não mais um encapsulamento dessa mesma lista.
Descrição e texto da imagem
- Cátodo.
- Identificação do cátodo

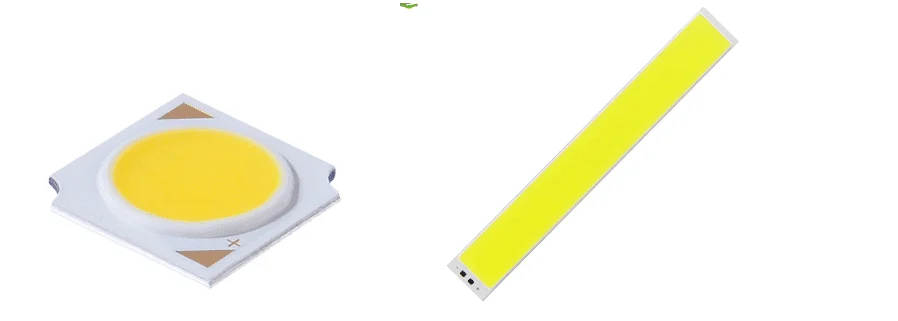

Módulos COB podem integrar refletores, spots e trilhos quando alimentação e projeto forem adequados. Os 5–50 W citados são uma faixa de exemplo, sem representar toda a oferta de COB.
Parâmetros encontrados nas fichas técnicas LED
- Temperatura de cor correlata. Informada em kelvin (K), descreve a tonalidade do branco, não a quantidade de luz. A faixa de 3000–6500 K é um exemplo e não reúne todas as opções possíveis.
- Eficácia luminosa: relaciona fluxo luminoso e potência consumida, em lúmens por watt (lm/W). Os 100–150 lm/W citados são um exemplo do componente. Não representam toda a oferta e não devem ser confundidos com a eficácia da luminária completa.
- Luminância. Expressa em cd/m², relaciona intensidade luminosa e área projetada em uma direção. É diferente da percepção subjetiva de brilho e da iluminância medida sobre uma mesa.
- Iluminância: indica o fluxo recebido por unidade de área. É medida em lux (lx) e deve ser verificada no plano correspondente à atividade.
- Índice de reprodução de cor (IRC): resume a reprodução de determinadas cores em relação a uma fonte de referência. O exemplo de IRC 85 permite uma comparação, mas não descreve todas as cores nem define isoladamente a qualidade da luminária.
- Manutenção do fluxo luminoso. Descreve a evolução da emissão sob condições definidas. Perder 30% significa manter 70% do fluxo inicial, sem implicar falha súbita de todo produto nesse instante. Solicite o critério de vida útil e suas condições, além dos dados de durabilidade do driver.
Driver LED
O driver adapta a alimentação ao módulo LED conforme o projeto, trabalhando em corrente constante ou tensão constante. Seus limites precisam ser compatíveis com a carga. Para regular intensidade ou cor, comando, driver e módulo devem suportar a função: um driver dimerizável não transforma um LED monocromático em uma fonte de cor variável.
Para aprofundar a escolha do driver, consulte a seleção de fabricantes chineses de drivers LED.
- Componentes e materiais
- Processo de fabricação
Compare garantia e dados da luminária inteira, sem transferir a vida útil prevista do LED para todos os componentes. Temperatura, corrente e manutenção do fluxo devem estar declaradas e separadas das falhas de driver ou outras partes. As 100.000 horas mencionadas na referência são um exemplo condicionado, não um valor universal.
Corpo, óptica e controle térmico
Verifique acabamento, proteção, dissipação, temperatura permitida e acesso aos componentes. A espessura de uma peça plástica ou metálica não comprova qualidade. O corpo deve ser avaliado junto à luminária e ao ambiente previsto.
Onde a tecnologia LED é utilizada?
LEDs aparecem em telas, indicadores, lanternas, luminárias de mesa, plafons e high bays, entre outros produtos. Residências, comércio, indústria, sinalização e setor automotivo exigem configurações próprias. Compare as soluções pelo desempenho requerido, sem atribuir a todas as mesmas condições de operação.
Aplicações especializadas exigem verificar desempenho declarado e documentação específica. Cultivo, uso médico e desinfecção não devem ser atribuídos a uma luminária LED comum destinada à iluminação geral.
Guarde documentos para uma futura reposição
Conserve o código entregue e as instruções de alimentação, controle e montagem. Uma alternativa de reposição poderá ser comparada com o que foi aprovado. Aparência semelhante e potência igual não demonstram equivalência por si só.
Ao lado de cada valor, registre se ele corresponde ao LED, ao driver ou à luminária. As condições de operação dão sentido à comparação e evitam transferir à instalação uma previsão referente apenas ao componente.
Confira a unidade antes de comparar valores
Lúmens, lux, candelas e watts descrevem grandezas diferentes. Registre a unidade junto ao número e ao ponto de medição ou condição de ensaio. Essa leitura evita comparar o fluxo total de uma luminária com a iluminância de uma superfície ou com a eficácia de um chip.
Vincule os documentos à versão fornecida
Confira se ficha, desenho e dados fotométricos correspondem à mesma combinação de potência, óptica e driver. Uma família pode reunir várias versões. O pedido deve identificar a configuração aprovada para que os documentos continuem úteis na instalação e na manutenção.
Uma boa ficha técnica permite repetir a compra e avaliar substitutos com critérios claros. Quando um dado de vida útil ou eficácia vier sem condições, peça esclarecimentos antes da decisão. Guarde a versão fornecida e compare sempre a mesma aplicação, distinguindo o chip do conjunto. Alimentação, comando e montagem também precisam permanecer compatíveis em uma reposição.
